TMPA8829(IC201)将MCU集成于内，其⑥、⑦脚外接8MHz晶振，由晶振产生基准时钟，这个时钟信号是识别数据的基础。
IIC总线数据包含各种控制信息，(57)脚数据线SDA和(58)脚时钟线SCL既连接ICO01（存储器AT24C16），又连接TU101（高频调谐器），作为频段和选台等控制。
1．存储器电路

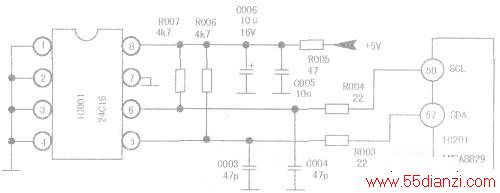

存储器ICO01的⑧脚接+5V供电，①～④脚为接地端，如下图所示。ICO01⑦脚为WP写保护端，当WP端连至VCC电源时，整个存储矩阵置为写保护状态（只读）；当WP连至Vss（地）或悬空时，允许IC进行读／写操作，所以即使在切断电源的情况下数据也可永久保存。
2、屏幕显示(OSD)电路
屏幕显示电路是由微处理器CPU产生控制显像管R、G、B三基色电子枪的脉冲信号，在屏幕上显示由脉冲点阵组成的字符和图案，形成人机对话界面。
OSD电路置于CPU工作系统中，通过内部IIC总线控制字符亮度、对比度、行场显示位置、字符大小等，最后从IC20l(50)～(52)脚输出模拟R、G、B信号，经末级视放处理后，驱动显像管显示字符和图案。
3．复位电路
启动CPU工作时，需先使CPU进入复位状态，得到第一条指令地址，从第一条指令开始执行，完成初始化过程，再执行其他指令。
另外，复位电路还起到防止CPU误动作的作用。当电源通断瞬间或主电源电压瞬间停止，不能给CPU提供足够的电压时，会出现CPU误动作或整个电路工作不正常，这时就需给CPU进行复位。

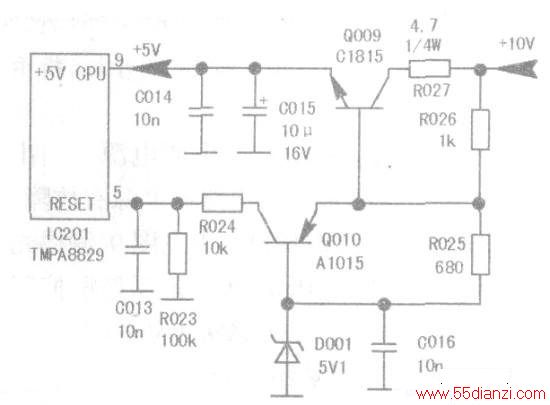

该机复位电路如下图所示。开机后，电源输出+10V电压，经R026及Q010的发射结使D001（稳压管5V1）导通，此时Q009基极电压为5.6V，Q009的发射极输出5V电压，向CPU供电（⑨脚为CPU供电端），系统时钟开始工作。此时，因R025上的电压足以使Q010饱和导通，Q010发射结的电压开始建立，因R024(lOkΩ)与C013(lOnF)组成的时间常数（约100μs）较大，使IC201⑤脚(RESET)保持了大于3μs的低电平后上升为高电平5V，低电平期间CPU完成复位操作。
关断电源时，当IC201⑨脚电压线性下降到4.3V时，复位电路使IC201⑤脚复位端电压立即变为0V，将关机工作状态（频道、模拟量、制式等调整数据）的数据存入存储器内。当IF次开机时，复位脉冲使CPU工作，调出关机前状态。
4．按键板和红外接收电路

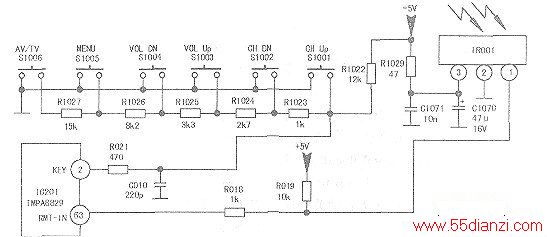

按键板控制电路如下图所示，6只电阻R1022～R1027对5V电源进行分压，闭合不同的按键便得到不同的分压值，输入到CPU②脚，经IC201内部识别译码后，执行其相应的按键功能。
红外接收电路主要由红外接放器(IR001)和CPU(IC201)内部译码电路组成。红外接收器是一个独立的组件，其内部设置了红外光敏二极管，它能接收940nm的红外光遥控信号，再经过内部高增益放大器放大、自动偏置控制、带通滤波后，取出脉冲编码调制信号，其载频为38MHz，再经脉冲峰值检波、脉冲整形处理后，形成脉冲编码指令信号，由IRO01输出端①脚输出，经过R018加到IC201(63)脚，在IC201内部完成译码、控制功能，输出相应指令。
