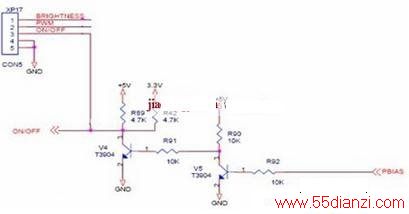

本机亮度部分分为两部分:1、亮度开关控制部分;2、亮度调节控制部分本机亮度开关控制部分的开关(PBIAS)是由GM1501的#B26输出的信号控制的,当信号为高电平时(3.3V)时,背光驱动部分处于工作状态;当信号变为低电平时(0V)时,背光驱动部分将停止工作。
本机亮度调节控制部分(PWMO)是由GM1501的#C26输出的PWM信号经由积分电路积分后得到的,其电压范围为直流0V—3.3V,通过调节这个电压的大小,可以改变背光灯的发光强度,电压为3.0V时发光强度较高,电压为1.0V时发光强度较低。

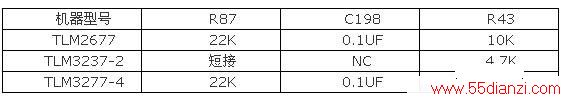

仔细发现原来的解码板已经被上次的维修人员更换过,由于不同的显示屏采用不同的亮度控制方式,检查该机器的解码板,通过电话了解该机的原始故障是不开机,换过以后才出现的这个问题。根据下表的数值安装完毕后,机器开机图象正常。
