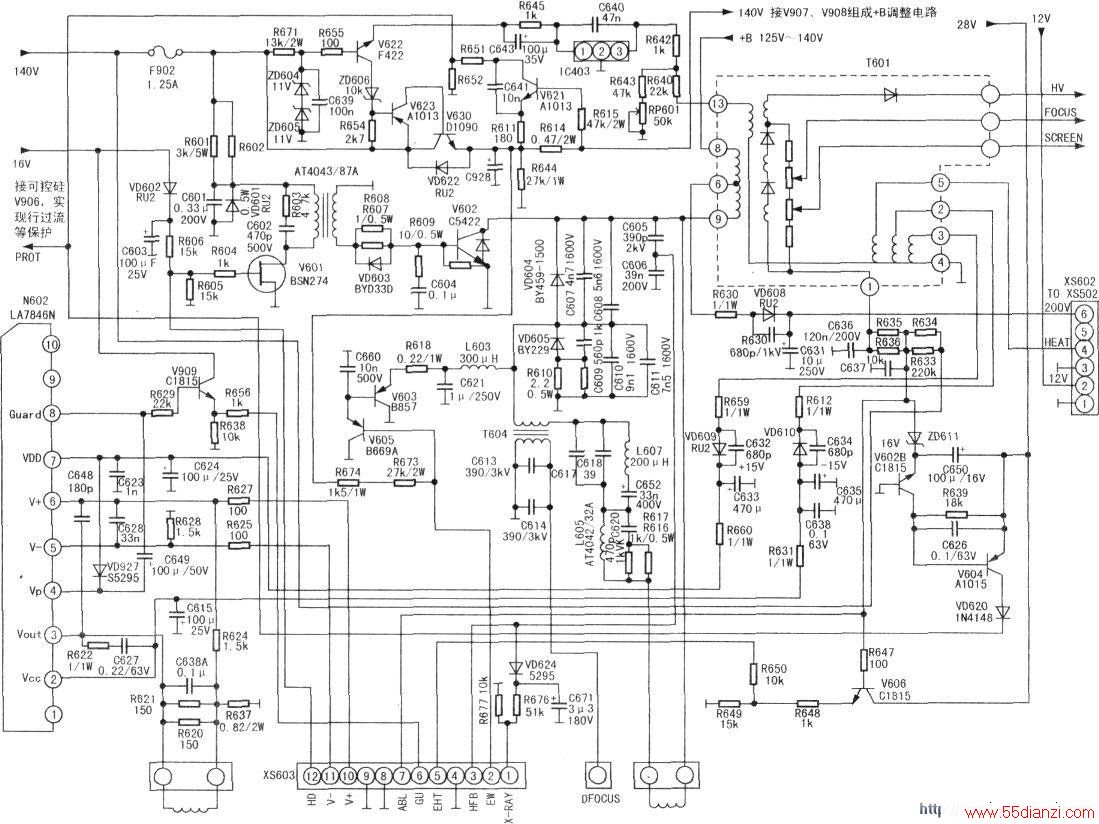

康佳MK9机芯的代表机型有P3211和P2811，其行扫描输出电路见下图。T19A4856的功能和特点有：双重PLL锁相环，行场同步自适应电路，IIC总线或外围RC电路控制占空比的+B电源调整电路，行、场激励电路，东、西枕校信号EW形成电路，x射线保护，IIC总线控制的场幅度、场线性、场中心、行幅度、行中心、平形四边形失真、CRT四周图形失真、东西枕校调整电路等。
1.多频扫描几个重要物理量的关系

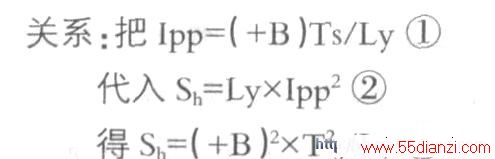

P3211/P2811高清数字电视可以同时兼容行频28kHz、31.5kHz、33.75kHz和37.5kHz。行扫描频率变化时，行扫描周期Th、行扫描正程时间Ts和行扫描逆程时间都会发生相应变化（见附表）。CRT显示产品的行扫描正程时间Ts、行供电+B电压、行偏转线圈电感量Lv、行扫描峰值电流Ipp、CRT行偏转功率指数（水平偏转幅度）Sh有如下
上述三式中的行偏转电感量Ly一般是一定的，（2）式说明水平扫描幅度仅仅与行偏转峰值电流Ipp的平方成正比。因此无论行频怎样变化，电路可以自动维持行偏转峰值电流Ipp不变，使cRT产品工作在不同行频模式时水平幅度稳定不变；（3）式揭示在行扫描频率变化引起行扫描正程时间变化时，为维持水平幅度不变，行偏转供电+B必须随行频变化而变化，而TDA4856是一个较好的多频跟踪扫描CRT产品解决方案。
主开关电源输出的+12v直流电压加到N303（10）脚。其（28）、（29）脚的HVCO振荡工作。产生HVCO脉冲由PLL1环锁相分频得到与（15）脚HSYNC信号同步的fH行频脉冲，经PLL2环锁相调整后分成三路：一路送到行场动态聚焦电路，与场锯齿波脉冲混合产生水平/垂直FOCUS信号并从N303的（32）脚输出；第二路由行激励级缓冲放大从N303（8）脚输出（HDRV），由V601推动放大，激励行输出管V602进入开关状态，其行频锯齿波电流在行偏转线圈中产生磁场驱动电子束从左至右完成水平方向扫描；第三路行频方波HDRv从内部加到+B控制电路的Rs触发器置“1”控制端s.电压比较器B输出信号加到RS触发器的复位置“0”控制端R；RS触发器Q端输出信号经Q2倒相放大后作为+B激励信号BDRv从N303（6）脚输出。
Rs触发器输出一端信号经放电电路D驱动Q1导通使N303（4）脚外接电容C381放电。同时，行鉴相2输出的控制电压HPLL2也送入+B控制电路。（4）脚接有V312、R.380、ZD300、R381、C381构成的恒流充电电路，其系统的时间常数决定N303（6）脚输出BDRV脉冲信号宽度ton。
.

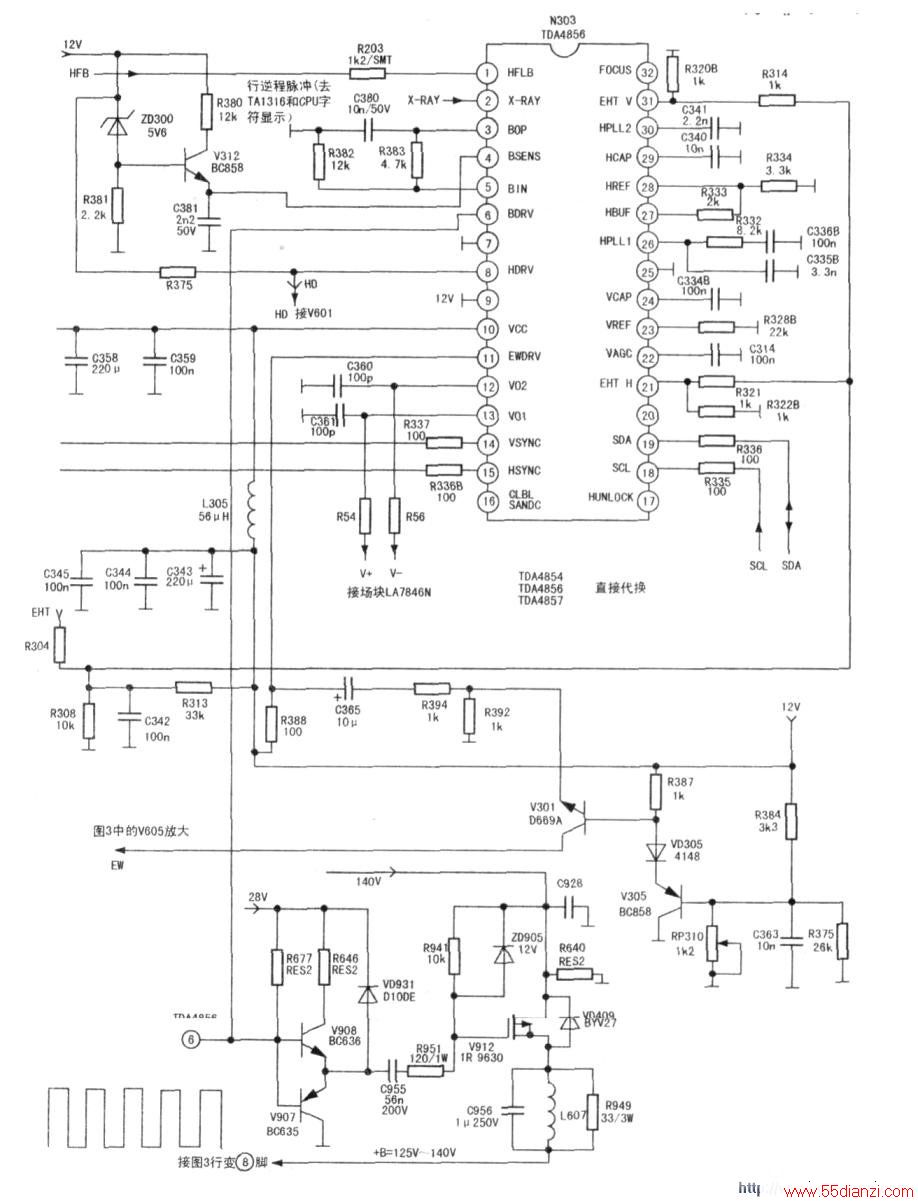

MK9机芯行偏转供电+B控制调整电路如下图所示。
V907、V908构成BDRv脉冲互补推动放大级。MOSFET管V912、储能电感L607和续流二极管VD409构成功率变换级。该电路实际上是一个电压变换电源电路。N303（6）脚输出的BDRV方波脉冲信号经V907、V908互补推动放大加到V912的控制极，控制V912的导通状态。V912导通时，主开关电源输出的140V电压给L607储能：而V912截止时，L607储存的能量通过行输出变压器向+B释放。当行扫描频率变化时，通过调整BDRv激励脉冲占空比，就可以将V912源极的1.40V电压调整成+B（125V～140V）电压，给不同行频模式的行偏转电路供电。
N303（8）脚输出的HDRV行频方波经R375加到ZD300的负端，在其脉冲上升沿到来时与12V电压叠加。
使齐纳二极管ZD300导通→v312导通给电容c381充电，控制并使N301内部的Rs触发器复位→Q1导通使电容C381放电。下一周期HDRV行频脉冲上升沿到来触发器Rs电路翻转。并击穿ZD300使V312导通，再次对C381充电。当行扫描频率升高，扫描正程时间（HDRV方波宽度）减小时，C381的充电电流就会减小，锯齿波脉冲上升到N303（3）脚电压所需时间增长。在（6）脚BDRV激励脉冲频率被锁定与HDRv行频一致的前提下，BDRv激励脉冲的占空比增大，+B电压就会自动上升到行频对应值，补偿因行频升高、行正程扫描时间减小引起的行偏转峰值电流减小，从而使水平幅度稳定不变。
CRT阳极电流流过行回扫变压器T601（1）脚电阻R633∥R634和R635∥R636时，会在R633∥R634上形成右正左负的压降。该压降反映了CRT阴极电流的大小和高压的大小。该电压分为两路：一路作为ABL采样加到视频处理器N304TA1316N（53）脚，用于自动亮度/对比度控制调整；另一路由V606缓冲放大，作为EHT采样加到N303（21）、（31）脚，与内部基准电压比较产生误差电压。一方面叠加到N303（11）脚的EWRV电压上。经V605、V603放大后。通过二极管调制器对偏转线圈中的锯齿波电流进行调制，使之随高压变化而变化，实现行幅稳定校正。另一方面送入场幅及场中心校正电路。实现光栅亮度变化时。场幅及场中心调整。
（2）水平/垂直动态聚焦
T604是动态聚焦变压器，其初级绕组串于行偏转电路中，流过行偏转线圈的锯齿波电流在T604的初级绕组中形成行锯齿波电压，由c617、c618、T605积分得到行抛物波电压与C621上的场抛物波电压叠加，通过T604次级绕组升压后送到C1KT第二聚焦极，使电子束在屏幕中间和边缘的聚焦电压呈抛物波变化，从而改善屏幕四周的聚焦质量，使之细腻清晰。
4.保护功能电路
（1）行偏转供电+B过流保护
串在140V电源负载上的R614为过流检测电阻。行偏转电路工作时，负载电流在R614上形成左正右负压降加到V621射-基极。负载电流正常，R614上压降小→V621截止。如果行负载出现过流，使电阻R614上压降上升到0.65V→V621导通一其集电极输出高电平，经分压加到电路中单向晶闸管V906控制极→V906导通→V905饱和导通→N902中发光二极管电流迅速增大，光敏三极管c—e极内阻大幅减小一注入电源模块N901（STR-6709A）（7）脚电流急剧增大一开关电源进入窄脉冲待机状态（如下图所示），二次绕组直流输出电压均下降到正常的1/3，此时，除CPU之外的所有功能电路停止工作。同时，微处理器N107（P87C766BDR）（34）脚输出sTBY低电平→V904截止→ZD903击穿→V903饱和导通，锁定保护待机状态。
（2）柬流过流保护
保护电路由V602B、V604、vD611等相关元件组成。V602B基极接公共地。束流正常时，V602B发射极加有4v电压而截止→V604截止，其集电极输出低电平→VD620截止。如束流增大，使C637上电压下降到12V→齐纳二极管雪崩击穿→W602B导通→W604基极电位下降饱和导通→VD620导通→单向晶闸管V906导通→V905饱和导通→光电耦合器N902导通，开关电源进入窄脉冲待机状态。
（3）高压限制（x射线）保护
TDA4856（2）脚（x—RAY）设有一个高精度阈值的电压检测器，若加到该脚的高压采样电压达到阈值6.38V，IC内的软启动控制电路就会被激活使RS触发器复位。系统进入保护状态。此时。N303（6）脚+B驱动输出截止，（8）脚行激励方波输出截止，（12）、（13）脚场频激励输出截止，（17）脚（行不同步保护/场消隐输出端）输出一个连续的场消隐脉冲，使cRT管电子枪截止。
实际电路中，行逆程脉冲由C606和C605分压，一路作为HFB采样加到N303（1）脚，用于PLL环锁相，同时也加到视频处理器N304，作为钳位脉冲；另一路由VD624、C671整流滤波，R676∥R677分压。形成X—RAY电压加到插座XS603（1）。脚。实际上，该机芯没有采用x—RAY电压保护电路。而是由V622行回扫变压器T601（13）一（4）压采样绕组构成Hv电压检测保护电路。
开关电源输出的140v电压，一路直接加到V630集电极。另一路由R671、齐纳二极管Z19604、Z19605串联稳压产生22V直流电压加到V622基极；而T601的（13）一（4）绕组感应脉冲由（R643+RP601）∥R640分压，经IC403作为Hv采样电压加到V622发射极。阴极高压正常时，V622正偏导通→齐纳二极管Z19606击穿→V623基极电位拉低导通→V630饱和导通→140V电压经V630 c—e极加到+B开关管V912源极。如果阴极高压超出安全阈值（32kV），加到V622发射极Hv采样电压就会升高，使V622截止→ZD606截止→V623截止→V630截止，切断140V供电，使+B控制电源停止工作。
（4）+B电源软启动保护
开机，行偏转电路尚未进入工作时，空载+B电源开关管V912源一漏极会流过较大电流，见图5（见483页）。为保护MOSFET功率开关器件。在TDA4865内部设置有软启动功能，用来抑制开机时N303（6）脚BDRv驱动脉冲的最大占空比。N303（30）脚外接C341。既是PLL2环路滤波电容，又是+B电源软启动延迟电容。利用电容电压不能突变的特性。在开机时通过电流源给C341充电。使N303（3）脚内电压比较器B反相输入端电压随c341充电电压升高，这样（6）脚即可输出一个逐渐展宽的+B激励方波，直至C341充电过程结束，使+B电源恢复正常脉；中激励。
