此朵开机检测屏显雪花点正常,整机控制功能正常.但在搜台过程中未见有信号反应,用AV输入图像正常,无伴音.开机测量高频头5V供电正常,但没有33V调谐电压.向前检测调谐升压回路12V竟然为0V!再看图纸伴音功放的供电也是由同一路12V提供的,由此可以确定这两个问题都是因无12V电压造成的。
顺此检查12V电压形成,发现这个12V是由电源供给,经过U23开关控制后输出的.测Q8基极电压为0.6v正常,U23第1脚5V输入正常,第7、8脚输出5V正常。

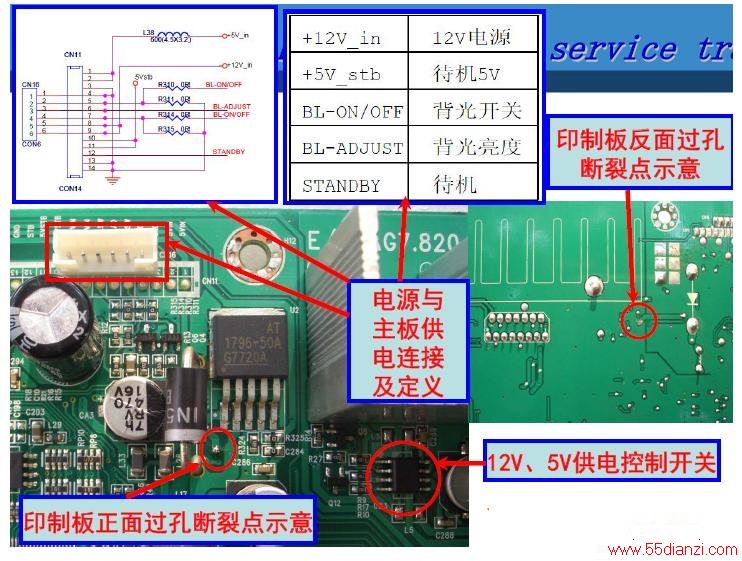

再测Q12基极0.6V正常,但U23第3脚无12V输入电压.测CN16插排第5、6脚12V正常,显然问题就出在12V供电至U23第5脚的回路上.再测CN16与U23第3脚之间,竟然有几十欧的阻值,并且时有时无,经核对印制板实物,发现这个电压是经过一处过孔引致U23第3脚的.因此确定是这个过孔存在接触不良,加上这一路供电负载又较重,因此导致受热后完全开路,致使12V供电回路开路,用以细导线连接后试机机器恢复正常。
