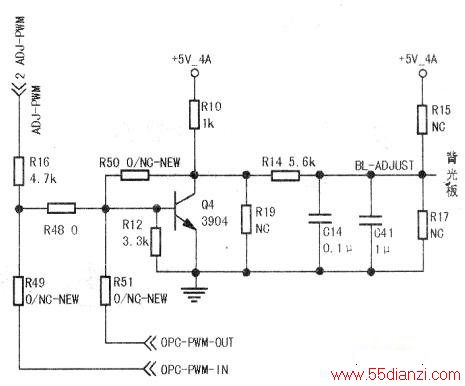

在长虹LS26机芯中，背光亮度控制信号(ADJ-PWM)从U39的(165)脚输出。(165)脚输出的信号经R16、R48去Q4放大后，从Q4集电极输出，经R14去插座J908②脚(符号为BL-ADJUST)去逆变电路控制背光亮度，见下图。通常背光亮度控制信号也是高电平。
2.OPC功能介绍及电路组成特点
OPC功能常见于使用LG屏液晶电视中，OPC称为功率优化控制信号。电视机是否具备OPC功能由屏组件决定，同时主板软件也要启动此功能。OPC信号取自背光亮度控制信号，该信号经逻辑板处理后，反馈回背光电路，对背光进行自动校正。相关电路见下图。

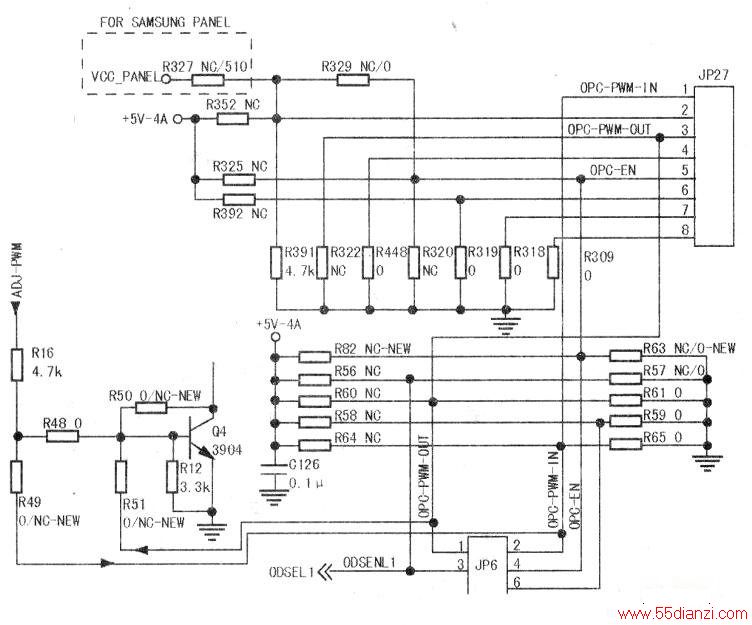

下图中OPC-EN为使能信号，该信号由U39(201)脚输出，经电阻R160去LVDS插座JP27或JP6的⑤脚，此脚通过上拉电阻R477接在3.3V电源上，高电平有效。实际过程中会发现没有OPC功能的主板，R160或R477未使用，这样JP27或JP6⑤脚将无电压送入。有OPC功能的产品通常是LG屏型号中带有SBA1或SDB1的屏。
下图中U39(164)脚送出的ADJ-PWM（背光亮度）信号经R49接入上屏插座lP27标有OPC-PWM-IN的脚。R65、R322、R60、R61为OPC功能调整电阻。R65、R322、R60、R61接入电路，电视机则无OPC功能。具OPC功能的电视机的主板，则没有安装R65、R32R60、R61这四只电阻。在长虹LS26机芯彩电中，没OPC功能的主板与具有OPC功能的屏配合使用，将 出现开机光栅黑屏或屏一暗一亮闪烁现象。另外，如果屏参总线数据调整错误，也会导致主板与屏不匹配，出现光栅不稳定现象。
通常此路信号异常会导致背光工作不稳定或光暗。
4．逻辑板工作供电控制信号
U39(82)脚输出的ON_PANEL(低电平)信号就是逻辑板工作供电控制信号，该信号经Q2、Ql控制U2(IRF7314)，通过U2将逻辑板所需要的工作电压送往逻辑板。
5．本机键控、遥控
U39(152)、(153)脚为本机键控信号输入端，外接本机控制键。本机控制键形成的键控电压由此两脚输入。液晶电视本机按键电路有故障也会表现与普通CRT按键电路出故障一样的现象，如：未按任何键时，功能乱显，字符乱跳等。
U39(163)脚为遥控控信号IR_SYNC输入脚，外接遥控接收器。当电视机出现不能遥控故障，且遥控器又正常时，其故障检修方法与CRT彩电相同。
6．本机指示灯LED1、LED2控制信号
U39(80)、(81)脚为指示灯驱动控制信号输出，输出的信号经R150、R151去Q35、Q36去控制红、绿发光二极管。
7．与伴音相关的控制
与伴音相关的控制信号有：伴音制式切换、静音控制、开机静音和音频切换控制。
U39(74)脚输出VIF-CTL信号为伴音制式控制信号。M制式：低电平0V，DK时：高电平3.25V。
U39⑤脚输出的MUTE_AMP信号为静音控制信号，该信号经电阻R148、R1820送入Q1820基极，通过Q1820接入伴音功放R2A15112FP⑤脚。无信号或转换频道时，此脚输出高电平，Q1820饱和，功放(27)脚为低电单，功放停止输出。有信号时，静音脚电平为低电平。

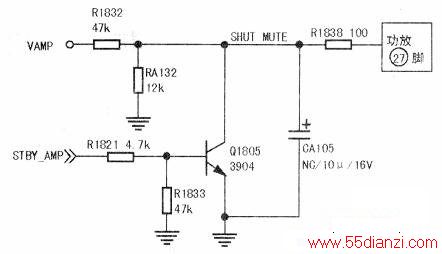

U39(73)脚输出的(STBY_AMP)开机静音信号送入Q1805，通过Q1805控制功放R2A15112FP(27)脚的电(27)脚为低电平时，功放停止工作，实现开机无噪音，电路见下图。
U39(84)、(85)脚输出的A-SWO、A-SWl信号为音频切换控制信号：此两路信号经R135、R134去Q45、Q46基极，经两三极管电平转换后从集电极输出去音频切换块U19⑨、⑩脚，实现HDTV、VGA、AV2间音频信号切换。
8．屏识别信号ID_PANEL

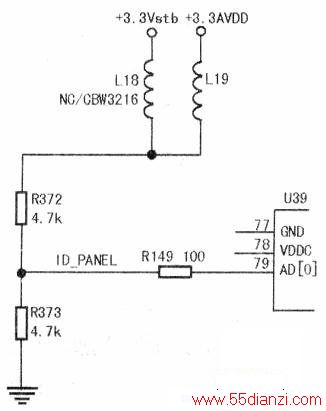

U39(79)脚为屏识别信号脚，见下图。(79)脚接有R372、R373组成的分压电路。当电路中R372、R373都接时，(79)脚有1.5V左右电压，此时变频及LVDS电路输出满足120Hz屏工作。当电路中只安装了R372．R373未装时，(79)脚电压为3.3V，控制系统启动变频电路和LVDS电路按全高清屏显示进行处理。当电路中R372不用，(79)脚接R373时，U39组成的电路将按普通WXGA屏显示要求进行处理。屏识别电路有故障将无LVDS信号输出，会出现黑屏现象。
9．程序保护信号
程序保护信号有两个，一个是用户存储器的写保护信号，一个是程序存储器的写保护信号。U39(83)脚输出的信号为用户存储器写保护信号，(83)脚输出EEPWP去用户存储器U26⑦脚，当对存储器写数据时，此脚为低电平。停止对存储器写数据时，此脚为高电平，对存储的数据进行保护，防止瞬间脉冲干扰存储器工作。
U39(155)脚输出信号为程序存储器写保护信号，(155)脚输出的程序保护信号接入U24的③脚。当对U24进行程序改写时此脚为低电平，其他状态时为高电平3.27V。
10．总线信号

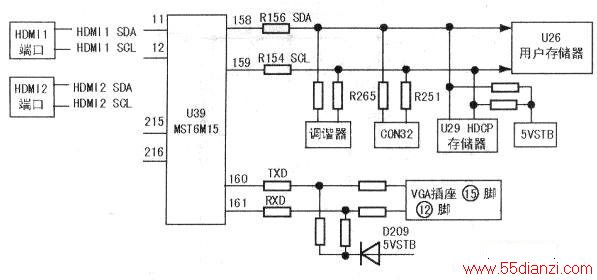

U39有四组总线接口，四组总线接口分别挂接有不同的电路，见下图。(158)、(159)脚总线接口上挂接的电路最多，是整机电路的主要总线接口。U3(11)、(12)、(215)、(216)脚上两组总线接口分别与HDMI1、HDMI2信号输入接口相连，外挂存储器U14、U15。机器工作在HDMI1状态时，外部HDMI设备通过HDMI端口总线读取保存在U14、U15中的HDCP协议，实现HDMI信号接收显示。(160)、(161)脚外挂存储器U16，并与VGA信号输入接口相接。电视机工作在VGA状态时，外部VGA设备通过端口总线读取保存在U16中的HDCP协议，实现VGA信号接收显示。另外，在进行软件升级时，也可通过此总线对以U39和FLASH组成的程序块进行软件升级。
11．USB接收控制信号
U39(168)脚输出的信号ON_USB1为USB接收切换控制信号，输出的信号加到启动USB供电切换电路U4(AP1212)的②脚，启动USB供电切换电路进入工作状态。U4②脚为高电平时USB供电有效。U39(200)脚为USB检测信号输入脚，此脚有正常的高电平时，提示用户当前整机USB端口有USB节目输入。
