2.行推动电路

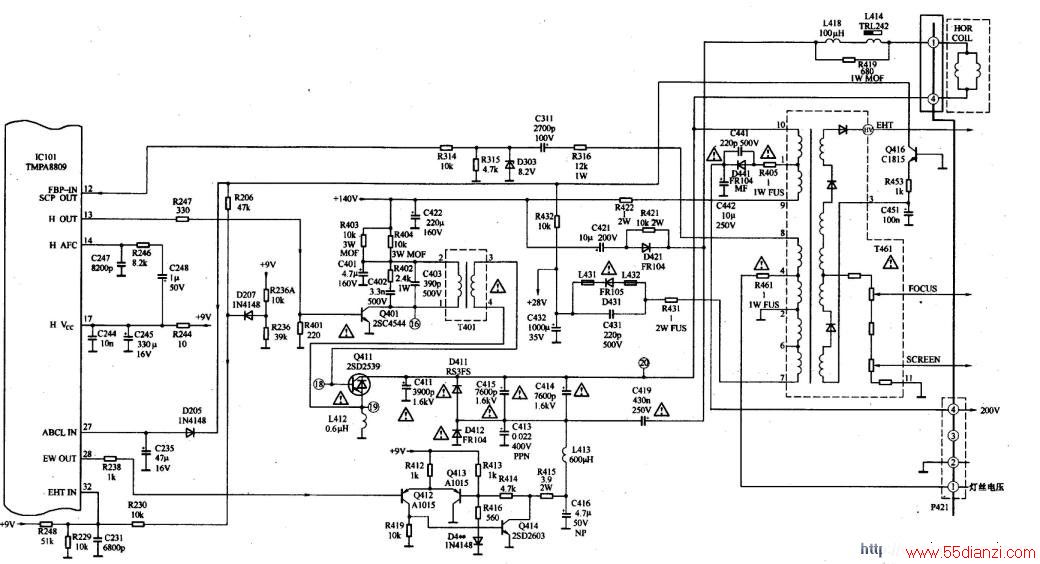

由TMPA8809的（13）脚输出的行频激励信号，经R247、R401分压后加到行推动管Q401的基极，140V电源电压经R403、R404降压，通过行推动变压器T401的初级绕组加到Q401的集电极，在行频开关脉冲激励下，行推动变压器T401的次级输出行频开关脉冲，控制行输出管Q411的导通与截止。R402、C402、C403为阻尼元件，用于消除开关脉冲的阻尼振荡。
3.行输出电路
该机采用具有左右枕形失真校正的双阻尼管行输出电路，其中Q411为行输出管，D411、D412为阻尼二极管，C411、C413、C414、C415为逆程电容，C419为S形校正电容，目的是使光栅左、右边沿扫描速度与中心扫描速度基本相同，校正光栅左、右两边的延伸失真。
L414为行线性调节器，利用其磁饱和特性，补偿因电阻分量引起的行扫描线性失真。
行扫描输出级的作用除给行偏转线圈提供行扫描电流之外，还要利用行扫描逆程期间的逆程反峰电压，经过行逆程变压器的升压、降压作用，除给显像管提供所需的阳极高压、聚焦电压和帘栅极电压外，还提供以下几种电压：
（1）行输出变压器（1）脚将B+直流电压叠加到行逆程正脉冲上，经D441、C442整流滤波后得到200V电压，为末级视放电路提供工作电压。
（2）行输出变压器的4-2绕组为显像管提供灯丝（交流）电压，R461为限流电阻。
（3）行输出变压器的7-2绕组的感生电动势经R431限流、D431、C432整流滤波，获得+28V电压，为场输出电路IC301 （TDA8172）（2）脚提供工作电压。
（4）行输出变压器的（8）脚产生的行逆程脉冲，经R316、C311耦合、D303限幅、R315、R314分压，加到TMPA8809的（12）脚，作为行AFC2的比较信号。
4.左右枕形失真校正电路
从TMPA8809的（28）脚输出场抛物波信号，经Q412、Q413、Q414缓冲放大后，从Q414的集电极输出，经调制线圈L413去对行扫描电流进行调制，从而改善和校正水平枕形失真。
5.EHT校正和ABCL限制电路
TMPA8809的（32）脚为EHT超高压校正输入端，在一定范围内能随高压的变化跟踪场和行的变化，使图像尺寸不随高压的变化而变化。
TMPA8809的（27）脚是自动亮度/对比度限制输入端，能对因亮度/对比度引起的束电流过大进行限制。当屏幕亮度/对比度在正常范围内时，显像管阳极电流较小，D205负端的电压较高，D205截止，ABCL（自动亮度/对比度限制）电路不起作用；当屏幕过亮时，显像管阳极电流也较大，D205负端电压下降，D205导通，（27）脚电压也下降，经内部电路调节，使图像的亮度下降，限制了显像管阳极电流的上升，使屏幕亮度保持在一定范围内。
