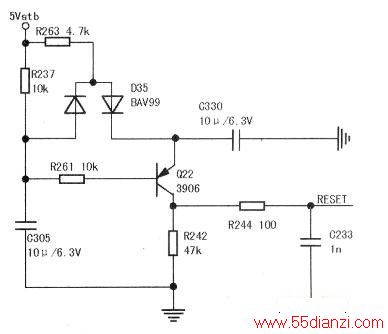

LS26机芯的复位电路为高电平复位。开机时，C305、C330容量虽然相同，但由于D35的正向导通电阻和R263很小，R337阻值很大，所以C330上充得的电压上升很快，C305上充得的电压上升很慢，故在开机瞬间，Q22将饱和导通，c极有较高的电压加在U39⑩脚上，作为内部电路的复位电压。
2．CPU程序运行及待机过程的建立

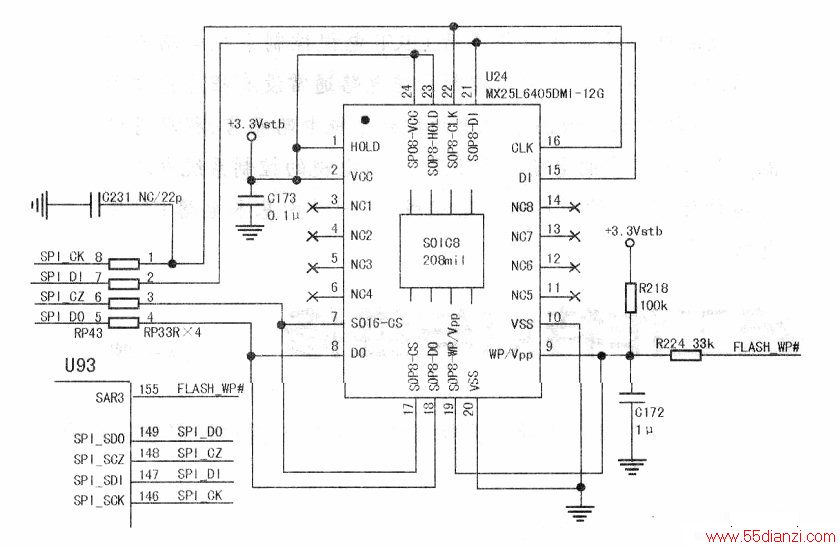

时钟振荡、复位完成后，U39(146)～(149)脚输出四路SPI总线信号(SPI、SCK、SDI、SDO)和一路控制信号(FLASHWP#)去FLASH块U24。从程序存储器中调出数据返回U39中的CPU。U24型号为MX25L6405DMI-12G，实际用型号为EN25F32-100HIP或MX25L3206EM21-12G，见下图。
程序存储器工作后，U39中的CPU电路还从(158)、(159)脚输出IIC串总线去用户存储器U26读取开机信息。至此，U39组成的基本控制电路全部进入工作状态。基本控制电路工作后，U39(157)脚输出PWM1控制信号（开/待机控制）控制Q42、Q30启动电源组件输出24V、5V-4A等电压，同时Q42饱和、Q32截止，这样有高电平控制信号Standby_MP2359接入U22组成的稳压电路，产生1.26V电压（即VDDC电压）供U39内核电路工作。
同时，5V-4A电压经U28稳压后输出的2.6V电压经电感滤波后形成VDDM、+2.7V_DMC、+2.7V_DMQ电压给U39、U12组成的变频电路供电，这时控制系统通过内部输出并行总线检测变频电路运行环境，同时将FLASH块中的程序调入DDR中，按程序规定将自动启动整机一次，随后扩展系统停止工作，整个控制系统将自动回到待机状态。这一过程中，指示灯会从黄绿灯交替闪变成红灯亮。如果指示灯一直交替闪，而不能变威红灯亮，则表明上述电路之一，主要是U39、U12组成的DDR电路或供电支路有故障。
