从出现此花屏故障现象上看应该与LVDS编码及LVDSD线无关,因为整幅图像呈现的是“鬼脸”现象.那么故障部位应该在逻辑板上,可能是主板过来的LVDS差分信号没有全部送入到T-CON板的格式变换器.或是T-CON板上格式变换器本身工作不正常.
为了区分故障部位,最好的方法是用示波器测量主板送入T-CON板的波形是否正常来确定,但目前条件不具备,所以只能采用简单的方法来判断,即关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.
而格式变换器正常工作则需要以下条件:1、供电(由DC-DC电路供给).2、屏参数(通常存储在一个24YXX系列的一个存储器里).3、格式变换器要与帧存储器正常通讯(如果通讯不正常,可能会出现满屏竖线或者马赛克).4、芯片本身。

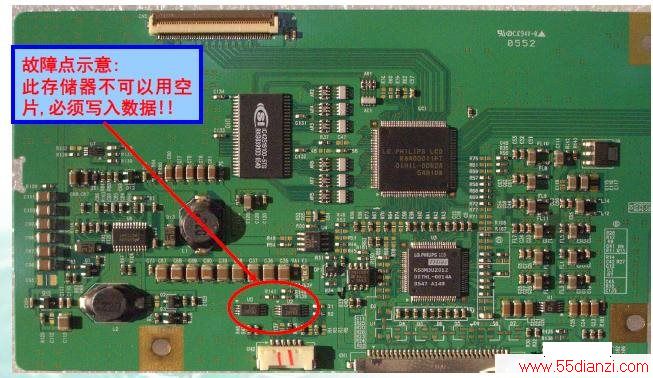

据此分析后,首先关掉对比度,此时图像基本正常,至此可以确定故障出在逻辑板上.经检测屏供电及芯片供电均正常.故障现象也表明格式变换器与帧存储器通讯不正常的问题也可以排除,那么就只有屏存储器数据损坏导致屏驱动异常引起的这个故障了.重新写入数据后图像恢复正常显示。
