调谐器又称Tuner、高频头，是电视机用于接收射频信号，并进行处理的关键部件。
目前，许多彩电采用的是由IIC总线控制的高频头。要了解这样的高频头工作特点，得先了解普通高频头。
1．普通高频头的基本组成

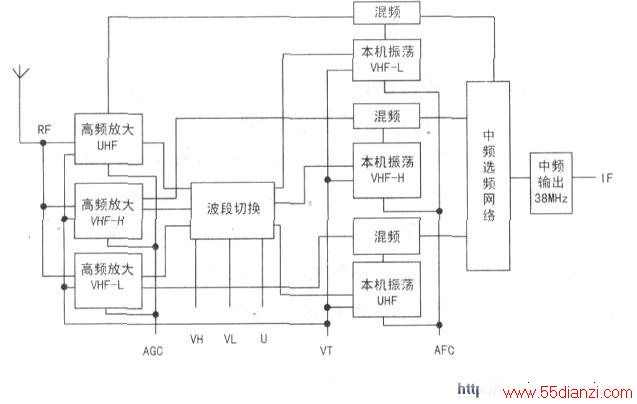

（如下图所示）：天线输入的电视信号RF，经波段切换电路控制，将UHF、VHF-H、VHF-L高频放大器中的一路送到混频电路，波段切换电路同时控制UHF、VHF-H、VHF-L本机振荡器中的相应一路振荡完成混频。波段开关受CPU控制，通过三只引脚的高低电平变化，改变不同频段。选台是通过CPU输出脉宽电压通过放大、积分滤波、稳压形成30V控制电压，即VT(OV～30V)变化调谐电压，控制各振荡器内部的变容二极管改变容量，从而改变振荡频率，达到选频（选台）的目的，此电压同时调整各高频放大的输入选频。AGC自动增益控制电路控制各高频放大器的增益，AFC自动频率调整控制各振荡器的频率跟踪。BM+12V电压提供各级电源电压，fF为中频输出。可见，要使高频头进行工作，只要保证VH、VL、U波段转换电压和VT调谐电压、AFC频率跟踪等电压正常即可。

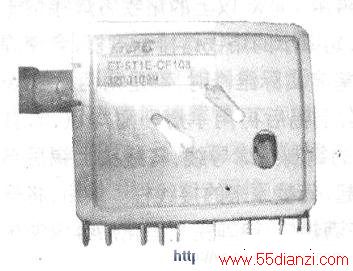

2．pc高频头的工作原理：我们以ET-5TIE-CF108为例，来看一下IIC总线式高频头的工作原理。该高频头外形如右图所示。

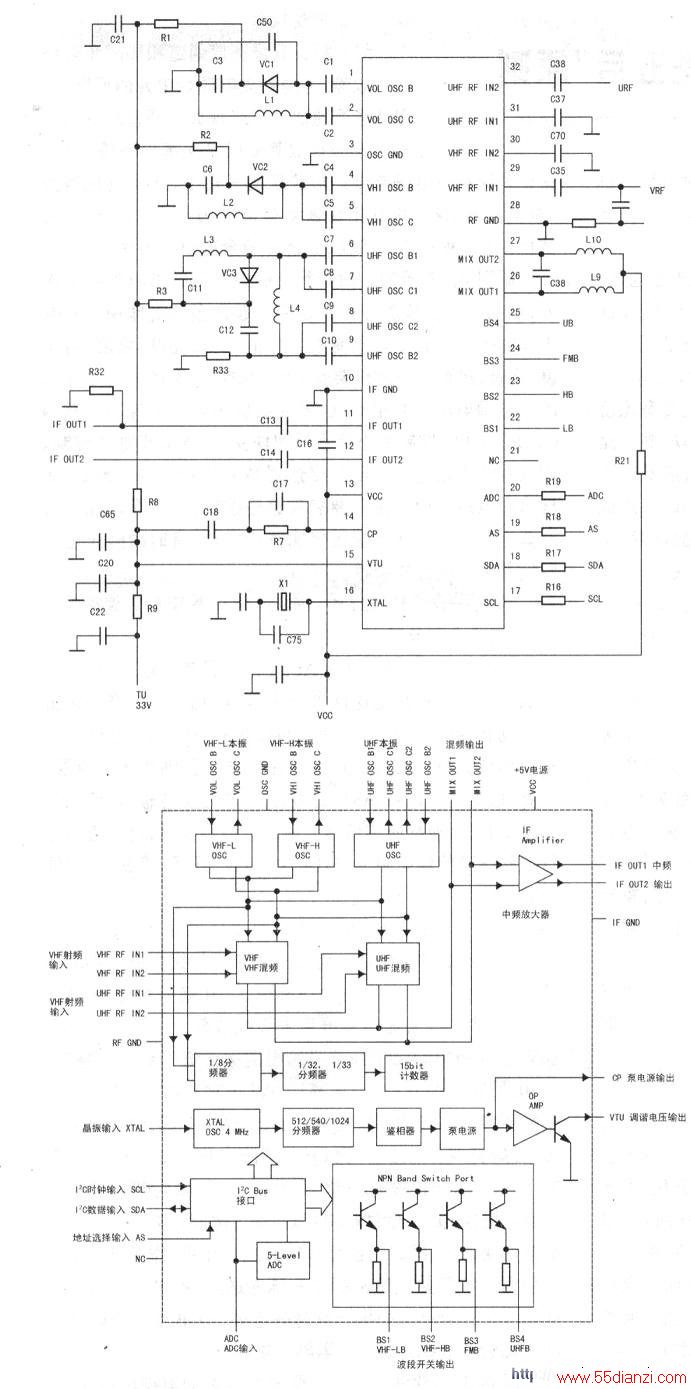

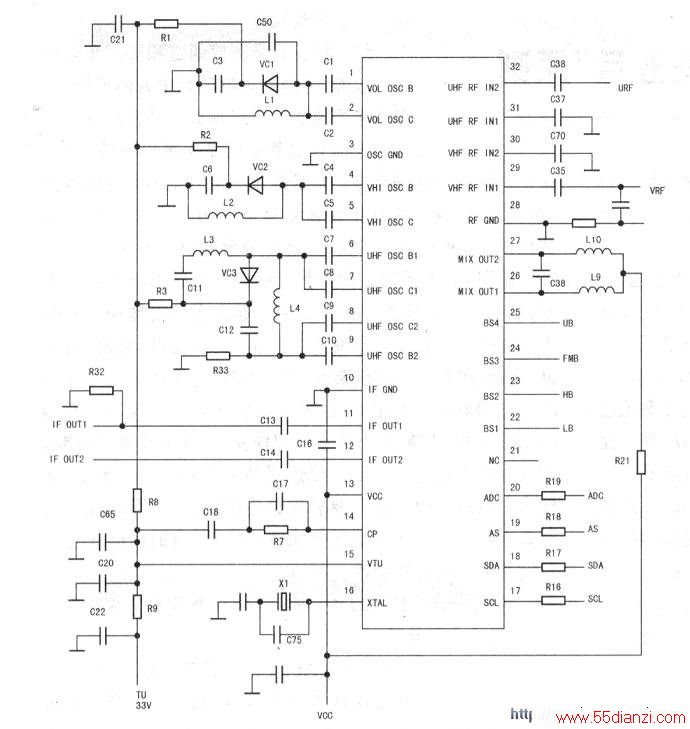

外部只有七只脚，其中(1)脚为AGC、(2)脚为AS/CE、（3)脚为SCL、(4)脚为SDA、(5)脚为BM、(6)脚为33V、(7)脚为IF，尽管它们和普通高频头的引脚不同，但也要产生波段转换、调谐电压和频率跟踪。其内部只有一个型号为SN761672A的芯片，外围引脚及部分电路如上图所示，内部框图如下图所示。
其工作原理为：(1)波段切换电路：电视机CPU输出的SCL时钟信号和SDA数据信号，分别进行解码处理后，形成控制信号加到高频头的(3)、(4)脚，经内部IIC总线接口电路分别控制波段切换电路（四只三极管），由三极管的发射极输出BSl(VL)、BS2(VH)、BS3(FM)、BS4(U)，其中除BS3省略外，其余分别加到各自的高频放大回路，通过BSX进行切换波段输入（上图中未画出）。(2)频率跟踪电路：
1IC总线接口电路同时控制512(640、1024)固定分频器，对4MHz晶振频率进行分频，分别产生7.8125kHz、6.25kHz、3.90625kHz三种基准频率加到鉴相器，与来自VHF-L、VHF-H、UHF的振荡频率进行比较，VHF-L、VHF-H、UHF的振荡频率先经过1/33、1/8和1/32分频，再经过15bit（位）可编程分频器输出送往鉴相器与基准频率进行比较，完成频率跟踪（AFC的工作）。(3)调谐电压：鉴相器产生的误差信号经过放大后加到三极管基极，其集电极通过外接电阻（上图中的R9）和33V电压相连，使集电极输出的电压VTU可以在OV～30V之间变化。此电压分别通过上图中的Rl、R2、R3加到本振回路各自的变容二极管，以改变各自的振荡频率，从而使本机振荡频率准确跟踪并调谐。从(29)、(32)脚输入的VHF、UHF射频信号，分别通过VHF、UHF混频，再经过中频放大器(11)、(12)脚输出，完成整个变频工作。
(2)搜台时某一波段信号弱或搜不到信号，一般可检查相应高放管和相应外围二极管及本振电路。
(3)波段切换不正常，表现为自动搜台时屏幕有三段明显变化，如果异常可检查BS1、BS2、BS4的输出高低电平，如表所示。如果各脚正常，可检查本振电路。
(4)波段切换正常，但搜不到台，可检查泵电源输出端，自动搜台时测量下图中(15)脚电压是否变化。
