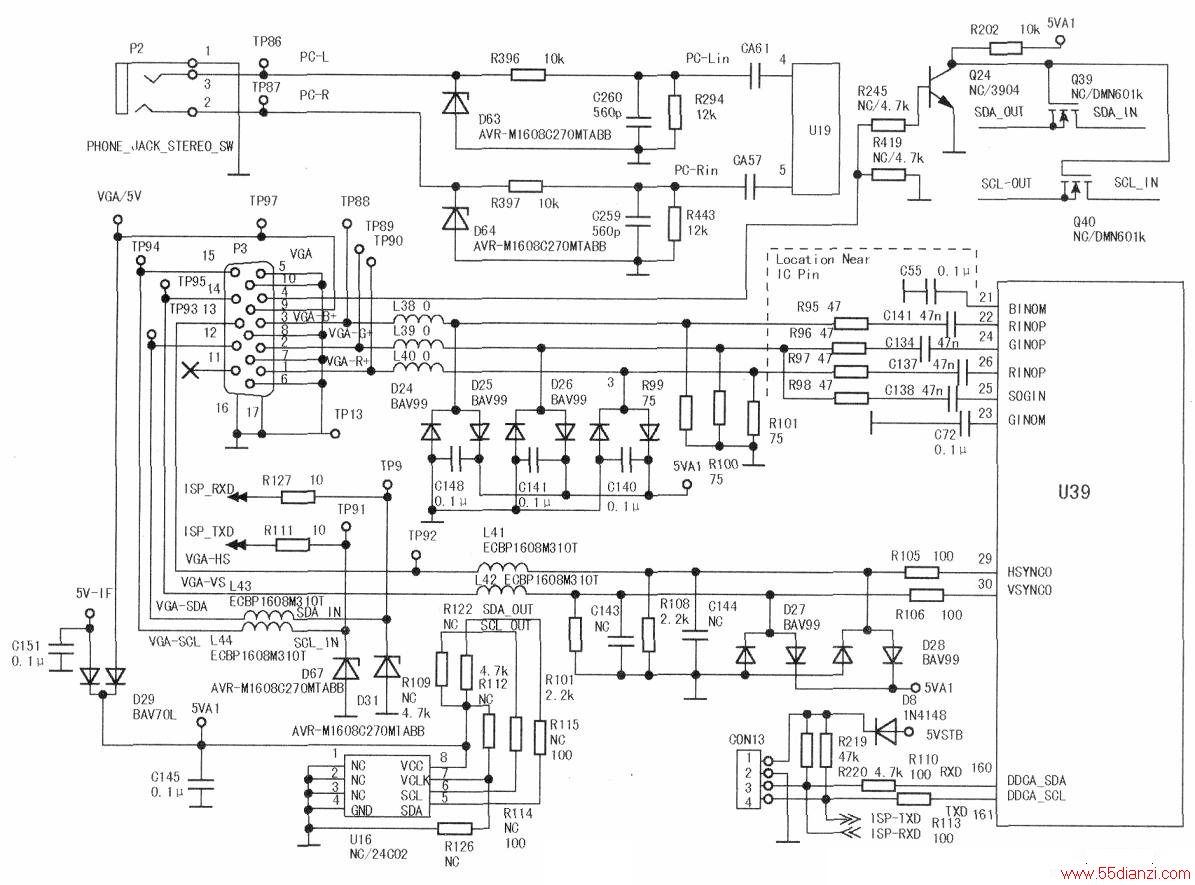

长虹LS26机芯液晶彩彩电VGA信号接收及处理电路见下图。在下图中。来自VGA信号输入接口的RGB信号分别从U39的(22)、(24)、(26)脚输入，行场同步信号分别从U39的(29)、(30)脚输入。VGA信号进入U39内部电路后，完全由其内部电路进行处理。
与HDTV信号一样，VGA信号的格式也呈多样性，故需要进行格式判定。格式判定取自VGA端口送入的行、场同步信号，即VGA端口引脚标有VS-RGB、HS-RGB脚送入的信号。这两路信号之一有故障都会导致接收VGA画面无图像显示，或显示的图像不稳定，或接入VGA时画面闪一下就消失。VGA画面能否稳定显示除检查VGA通道外，还与PC机设备输出的VGA画面分辨率有关。当PC机输出VGA画面超出液晶电视整机要求格式时，电视机也不能显示，故在VGA状态不能显示画面时，一是要确认PC机输出VGA分辨率是否合乎电视机要求；二是检查电视机的VGA输入信号通道中行场通道电路是否正常。
这里要特别强调的是，VGA端口送入的信号中还有一路总线通道，即下图中从(12)、(15)脚输出的VGA-SDA、VGA-SCL信号。此路总线既作为VGA输出设备与液晶电视间的通讯通道，也作为整机软件升级时程序数据传送通道。当液晶电视工作在VGA状态整机与PC机相连时，④脚输出低电平信号经Q24倒相后使Q39、Q40导通，这时总线将通过两只MOSFET管与U16存储器进行DDC数据传送，实现液晶电视与VGA输出设备最佳显示匹配。DDC是“digital displaychannel”缩写，它将液晶电视物理数据通过总线传输给PC机，实现二者即插即用。PC直接读取液晶电视指定存储器存储的信息，并自动匹配最佳设置或已经设置好的显示模式。早期的液晶电视DDC数据通常保存在U16这样的存储器中，现在的液晶电视大多取消Ul6组成的电路，而将DDC数据保存在主程序块U24(FLASH)中。此时VGA插座送出的I2C总线分别经电感L44、L43、Rlll、R127、Rll0、R113送入U39（(160)脚SDA、(161)脚SCL），再通过ISP总线读取U24的数据。软件升级时，PC机仍通过此总线与U39相通。这时的总线符号则变成了ISP-TXD、ISP-RXD。这里RXD表示接受信息，TXD表示发送信息。故整机程序改写时，TXD、RXD通道必须连通，否则程序不能升级成功。
