一般的车载MP3采用的都是单色屏或双色OLED（有机发光显示器）的小屏幕，所以其采用的主控芯片并不需要像ATJ-2135这样的高端主控芯片。目前采用较多的车载主控芯片是炬力较低端的ATJ-2063或ATJ-7513。车载MP3在原理上并不比普通MP3复杂，主要是增加了车载12～24V电压转换至5V电压的电源稳压电路和FM发射电路，其他电路大致相似。
因车载MP3采用12～24V车载电源，加之汽车的移动性，特别是目前一些低端厂家生产的车载MP3产品，往往因电源故障而损坏。车载MP3最大的特点是：内置了FM（调频）发射器芯片，因选用的FM发射芯片性能不同，导致信号发射、接收以及抗干扰性能不同，有时会导致有杂音或接收不到信号，播放正常但无声音等。下面以采用捷顶FM发射芯片AS6001的车载MP3 JC_BCM6302(ATJ-2063)_V2_0原理图为例，从电路原理方面重点介绍ATJ-2063主控芯片、电源电路、FM发射电路、红外遥控电路等电路原理，以及其常见的故障现象与维修技巧。
1．ATJ-2603主控芯片脚位定义
(1)主控芯片ATJ2603引脚电路图见下图所示。
(2)ATJ2063脚位定义如下。
①脚：VCC，数字电源，主供电3V，由65Z 3V稳压二极管输出。
②脚：URES。
③脚：GND，USB电源接地（负极）。
④脚：USBDP，USB数据总线正极。
⑤脚：USBDM，USB数据总线负极。
⑥脚：RESET，复位信号（复位电路）。
⑦脚：PAVCC，功率放大器的电源。
⑧脚：AOUTR，音频右声道输出（耳机电路）。
⑨脚：AOUTL，音频左声道输出（耳机电路）。
⑩脚：GND，功率放大器地。
(11)脚：VRDA，旁路电容器(0.47～lμF)。
(12)脚：MICIN，MIC电路信号输入端（交流电），此功能无。
(13)脚：VMIC，MIC电路MIC主供电，给MIC供电，此功能无。
(14)脚：FMINL，FM音频L输入，此功能无。
(15)脚：FMINR，FM音频R输入，此功能无。
(16)脚：AGNDPWR，音频地。
(17)脚：AVccPWR，音频电源供电3V。
(18)脚：VREFI，电压基准输入(1.5V)。
(19)脚-AVDD，主控音频芯片电压(2V)。
(20)脚：VDDIO，功率输出(连接到VDD)。
(21)脚：VPPWR，当有2个电源时连接，其他的连接到Vcc。
(22)脚：LRADC，数位转换器输入，0.8～2.2V，8bit数位转换器（空）。
(23)脚：PWRMO，VDD电压(2V)。
(24)脚：HOSCI，高频晶体振荡输入（晶振电路）。
(25)脚：HOSCO，高频晶体振荡输出（晶振电路）。
(26)脚：Vcc，主供电3V。
(27)脚：BAT(VBAT)，电池基准电压检测。
(28)脚：按键电路，此功能无。
(29)脚：按键电路。
(30)脚：按键电路。
(31)脚：LXVDDVDD，直流-直流（空）。
(32)脚：GND，电源负极。
(33)脚：NGND，PWR，N通路地。
(34)脚：LXVcc，Vcc直流-直流（空）。
(35)脚：CE2-O/H，（可选择的）接第一片FLASH（闪存）的⑩脚和第二片FLASH的⑨脚。
(36)脚：CEl-O/H，接第一片FLASH的⑨脚。
(37)脚：CE3-O/H，8080接口，LCM芯片(接LCMCE)。
(38)脚：BNUSB，充电检测(2.6～3V)。
(39)脚：VDD。
(40)脚：R/B#，读/忙，低电平有效。
(41)脚：GPIO-A1(LCM-AO)，第一ICEDI3.5驱动器/数据为检测输入到DSU。
(42)脚：GPIO_A2(LCM-RST)，LCM屏幕复位。
(43)脚：GPO_AO，(RED)，背光输出控制，与三极管(1P)基极相连。
(44)脚：ICEEN(ICEEN-主SCUHDSU，空)。
(45)脚：ICERST-主SCUHDSU，复置（空）。
(46)脚：GPIO_B4（按键电路，空）。
(47)脚：GPIO(按键电路)。
(48)脚：Vcc，主供电(3V)。
(49)脚：D7，存储器数据流的D7BI/LBit7（接FLASH的(44)脚）。
(50)脚：D6，存储器数据流的D6BI/LBit6（接FLASH的43脚）。
(51)脚：D5，存储器数据流的D5BI/LBit5（接FLASH的(42)脚）。
(52)脚：D4，存储器数据流的D4BI/LBit4（接FLASH的(41)脚）。
(53)脚：D3，存储器数据流的D3BI/IBit3（接FLASH的(32)脚）。
(54)：D2，存储器数据流的D2BI/LBit2（接FLASH的(31)脚）。
(55)脚：GND（地线）。
(56)脚：Dl，存储器数据流的DlBI/LBitl（接FLASH的(30)脚）。
(57)脚：D0，存储器数据流的DOBI/LBit0（接FLASH的(29)脚）。
(58)脚：MWR-O/H，存储器写（接FLASH的(18)脚，两片都要接）。
(59)脚：MRD-O/H，存储器读（接FLASH的⑧脚，两片都要接）。
(60)脚：CLEO/L，公共储存使能端（接FLASH的(16)脚，两片都要接）。
(61)脚：ALEO/L地址储存使能，输入/输出的GPIO_ClBIHBitl集成电路连载数（据FLASH的(17)脚）。
(62)脚：FMDATA，收音FM数据。
(63)脚：FMCLK，收音FM时钟，空。
(64)脚VDD，主控内芯片电压2V。
2．ATJ2063车载MP3方案电源电路讲解

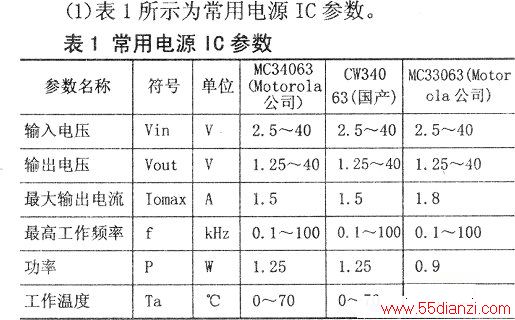

目前车载MP3、车载发射器或是车载USB充电器多数采用MC34063DC-DC转换电路，来实现将车载点烟器输出的12V或24V直流电转换为5V直流电，其等效电路如图所示。
(2)DC-DC电源部分是车载MP3播放器常出故障的一个关键部位，因为其采用的是点触式点烟器供电，电压不稳、不当拔插或是强烈震动而导致保险电阻Rsc(有些电路上表示为RO)、三极管或电源ICMC34063引脚烧坏或脱焊，都会导致车载MP3播放器不供电而无法开机。此外，在维修实践中，因部分车载MP3的操作台与点烟器充电器部分是可摇动分体设计的，使用时间较长或使用不当，易出现连接电源线断裂或脱焊而导致车载MP3不供电、不开机。
3．主控供电电源电路分析
下图所示是ATJ2063主控芯片的供电电源部分电路图。
由电路图结合实体板可以看到此处使用了两个3引脚LDO高电压调整器芯片，俗称电源IC或稳压器。
其中U3(XC620P332MR)输出电压为3.3V主供电电压，如果此稳压IC烧坏，则U4(XC620P152MR)输出基准电压1.5V到主控芯片VDD脚。
4．FM发射器电路分析
FM发射器是车载MP3播放器最重要也是区别于传统MP3的一个重要部件和电路，国内车载MP3常用的FM发射器有以下几种。
(1)深圳迈威公司产全数字调频立体声发射IC(KT0801/KT0803)，数字可调覆盖全球范围(76～108MHz，100kHz步进)，支持全世界各国标准，数字可编程输入增益控制，具备软开关控制与静音功能，宽工作电压范围1.6～3.6V，内置LDO，无需外置直流电压转换器。
(2)韩国产GFT808是韩国GAINTECH公司生产的一款立体声FM音频无线发射芯片，具备尺寸小、功耗低、外围元器件少、极佳的音质还原效果等特点，可同时使用于日本、美国等FM频段标准，70～120MHz全频点立体声FM发射。
(3)BH1417是日本罗姆(RHOM)公司推出的调频立体声发射集成电路芯片，其射频部分采用频率合成电路，频率非常稳定。在音频信号的处理上，它将预加重电路、限幅电路、低通滤波电路(LPF)一体化，工作于87～108MHz频段。
(4)捷顶FM发射芯片AS6001是目前中低端车载MP3播放器选用较多的，本文讲解例机也是以S6001为主来讲解的。该芯片据称拥有业内最低的功耗，该系列芯片对输入的双声道模拟音频信号以FM方式调制，然后以标准的FM广播频率发射。为了能更为适合便携式音频应用，该系列芯片除提供业内通用的SSOP封装外，还提供仅4mmX4mm的小型QFN封装。在最大110dBuV发射功率下，电流消耗仅为16mA。该系列芯片输入电压为1.8---4V，内置的电源管理功能可简化供电设计。它内置软关断功能，关断时的待机电流小于10μA。
AS6001采用串行控制方式，在MCU操作下，其发射频率可在87～108MHz范围内以0.1MHz精度连续调节。AS6002采用并行控制方式，可在87～88MHz及106～107MHz提供14个发射频率。
与同类产品相比，AS6001和AS6002据称拥有最佳的性价比，其模块BOM极低，PCB（印刷电路板）面积可小至10mm×10mm。
下图所示是车载MP3(AS6001FM)发射器。
