对于FM发射电路，当车载MP3出现车载音响接收信号不好，或是MP3播放器播放正常，耳机声音正常，但车载音响无声音或干扰较大时，则可以考虑检测FM发射电路。

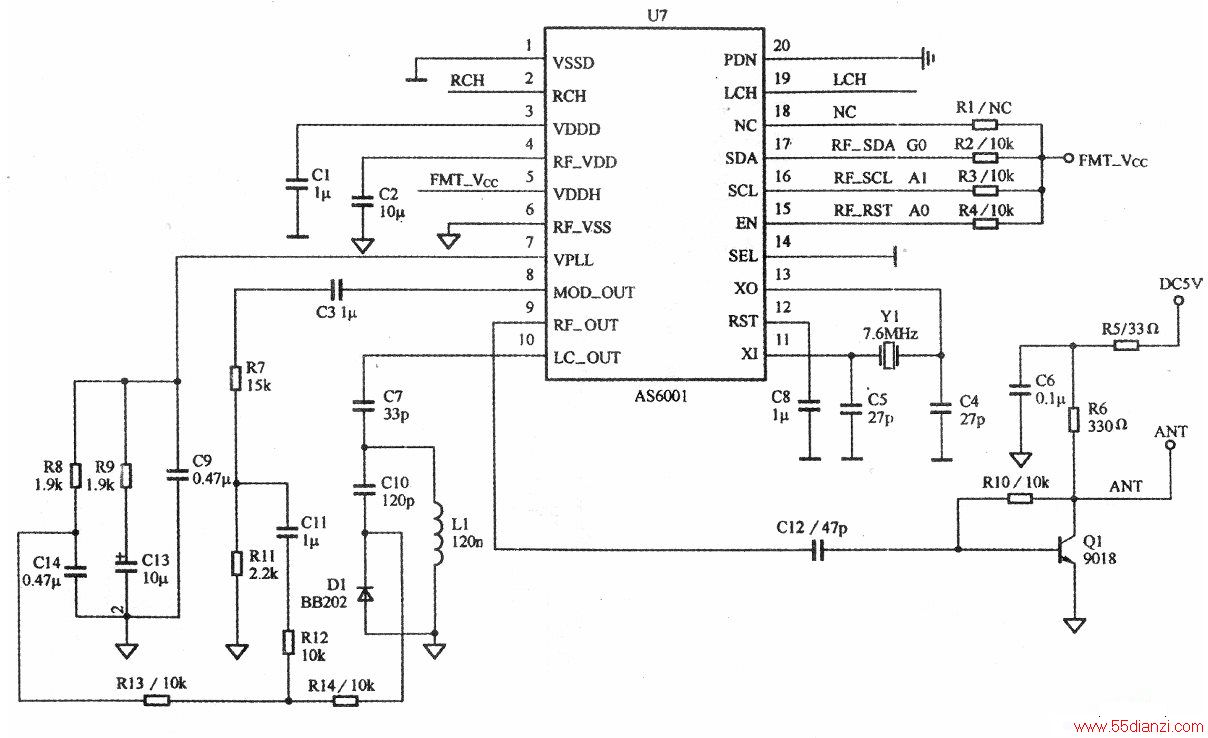

通常情况下，可以先加焊一下AS6001FM发射器的引脚，以防虚焊或脱焊造成接触不良。另外，在FM发射电路中，外围电路中有一个晶振Y1(7.6MHz)。
晶振属于易损件，如果晶振不起振，则FM发射器不工作，如果晶振损坏，应直接换新。
此外，如果接收不良时，应首先查看发射频点和收音机是否一致，或将车载MP3音量开小一些，再调整EQ功能。如果还不能解决，则查看FM发射电路中的天线ANT是否断线或引线接触不良，或是测量信号放大三极管Q1(9108)是否被击穿失效或是性能变差。另外，C12电容漏电或击穿都会导致功率输出不足而出现发射不良或无发射。
当有交流干扰声时，可能是由于电源滤波故障引起的，可以排查LC滤波电路。在下图中主要排查电感L1、二极管D1及主滤波电容C7、C9性能是否正常，如果不正常，则更换。
当然固件故障也会导致FM发射失败，因为FM发射模块需要软件的支持，车载MP3固件出问题会导致故障，在购机后，一定要妥善保管升级固件光盘，以备日后使用。
车载MP3红外接收电路相对比较简单，如果红外遥控失灵，在排除了遥控板本身故障之后，对于MP3播放器来讲，可以排查与其相连的vCC供电电路，测量红外ICIRD1引脚电压是否正常。

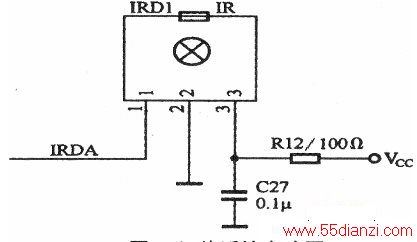

下图所示是红外遥控电路图。
车载MP3的耳机电路、屏电路、背光电路、USB电路和SD卡槽与传统MP3电路并无太大区别，这里就不再多讲。
对于其他如ATJ7513、Sigmatel方案的车载MP3，在FM发射、电源转换等电路都基本上大同小异，完全可以做到举一反三。
