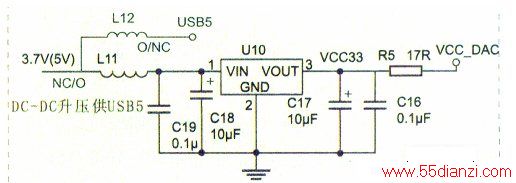

1．电源电路
MP3读卡器板工作电压为3.3V。+5V电压一路直接给USB提供5V工作电压（带外接输入信号转换时也给4052提供5V工作电压）；另一路经稳压集成电路662K输出稳定的3.3V电压供主芯片和SD卡工作。如用手机电池(3.7V)供电时，给USB供电要加(3.7V→5V)升压电路（升压电路不作介绍）。电路如下图所示。

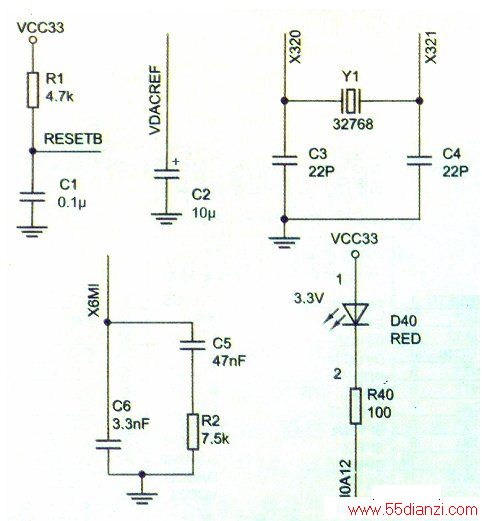

2．主电路
主芯片1脚是复位端（RESTEB），3脚是工作状态指示端，35脚外接锁相环电路，37、38为外接晶振，这里接32768Hz晶振。外围电路如下图所示。

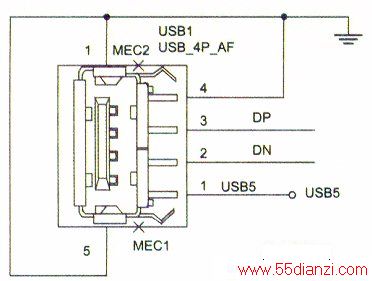

3.USB接口电路
USB接口电路读取U盘信号，DN端接主芯片30脚，DP端接主芯片31脚。

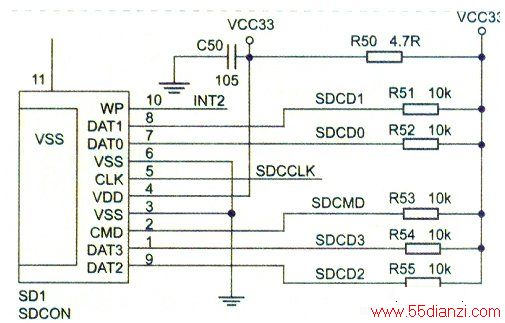

4.SD卡接口电路
SD卡接口电路读取SD卡信号，SD卡4脚(SDCCMD胺主芯片17脚，SD卡5脚(SDCCLK)接主芯片18脚，SD卡7脚(SDCDO)接主芯片19脚，SD卡9脚(SDCD2)、SD卡1脚(SDCD3)、SD卡8(SDCDl)、SD卡4脚(SDCCMD)、SD卡7脚(SDCDO)均接10kΩ上拉电阻。外围电路如下图所示。

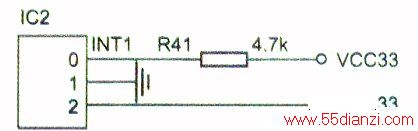

5．遥控接收电路
主芯片5脚为遥控接收端。接4.7kQ上拉电阻到3.3V。电路如下图所示。

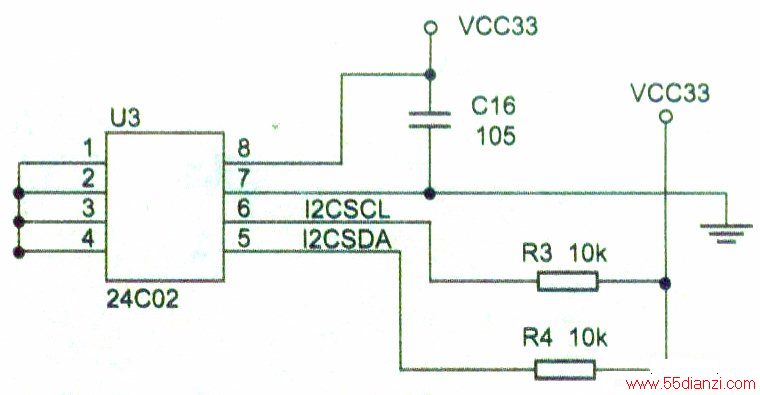

6.存储器电路
主芯片23脚是串行数据端，24脚是串行时钟端，23、24外接存储器24C02，均接10k上拉电阻。电路如下图。

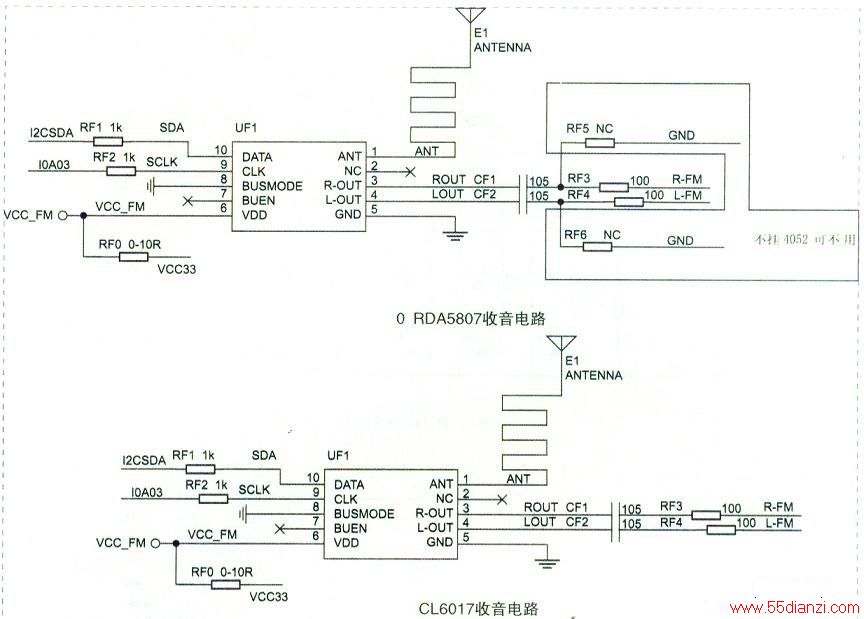

7．收音电路
收音电路采用的数字收音模块有RDA5807和CL6017，电路分别如下图所示。

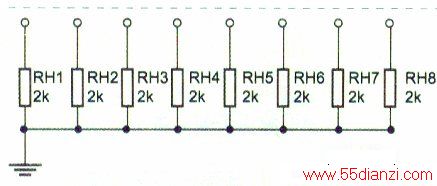

8.输出选择电路
输出选择电路（为功能扩展时方便各种功能转换），由主芯片的8、9、10、11、40、41、42、43脚组成。当单读卡时10脚和43脚接2kΩ下拉电阻，带收音功能，用5807收音模块时8、10、43脚接2kΩ下拉电阻，用6017收音模块时9、10、43脚接2kΩ下拉电阻。读卡→收音→外输入，用5807收音模块时8、40脚接2kΩ下拉电阻，用6017收音模块时9、40脚接2kΩ下拉电阻。读卡一外输入时40、43脚接2kΩ下拉电阻。电路如下图所示。

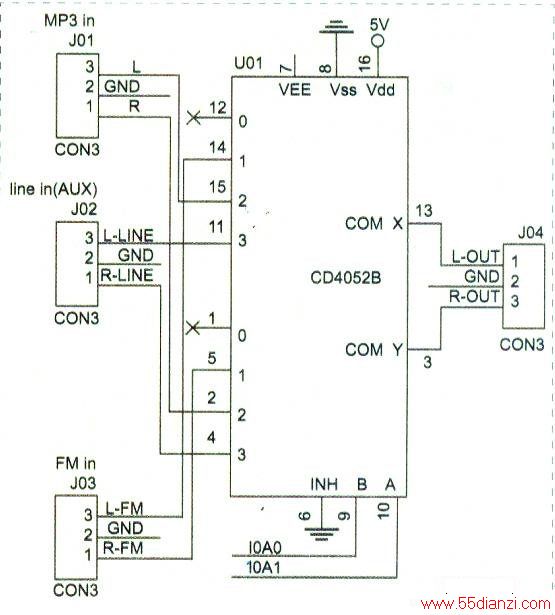

9．信号切换电路
4052是四通道开关集成电路。采用对称电源供电，在这里采用单+5V供电（16脚）是为了防止串音现象，负电源端（7脚）悬空，6、8脚接地。电路如下图所示。

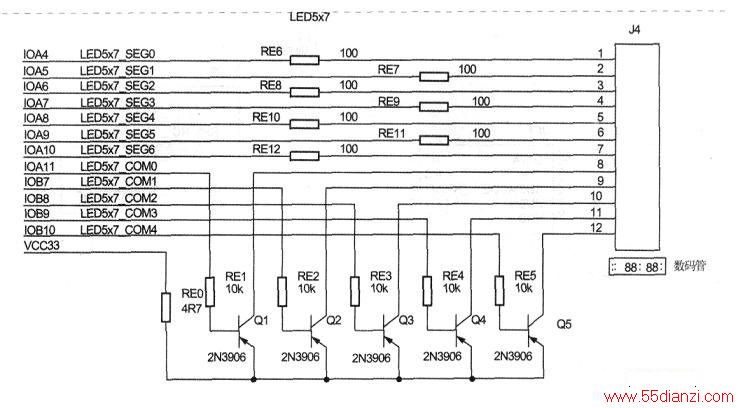

10.LED数码显示电路
这里用5位7段共阳LED数码屏。主芯片44脚对应段显A，45脚对应段显B，46脚对应段显C，2脚对应段显D，7脚对应段显E，20脚对应段显F，15脚对应段显G，16脚第1位驱动，8脚第2位驱动，9脚第3位驱动，10脚第4位驱动，11脚第4位驱动。

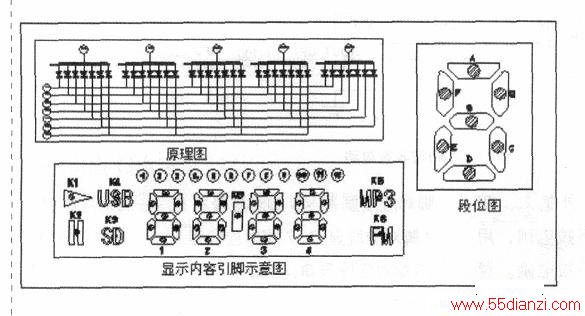

驱动电路原理图如上图所示，数码屏原理图如下图所示。

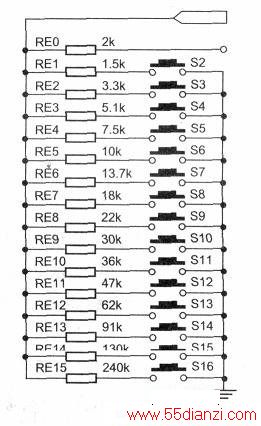

11、键盘控制电路
主芯片13脚为键盘控制信号端。通过接24kΩ上拉电阻和一个下拉电阻分压控制（不同阻值的下拉电阻实现不同的功能）。各种功能实现如下图所示。
