日升RS2001型收音机电路原理分析

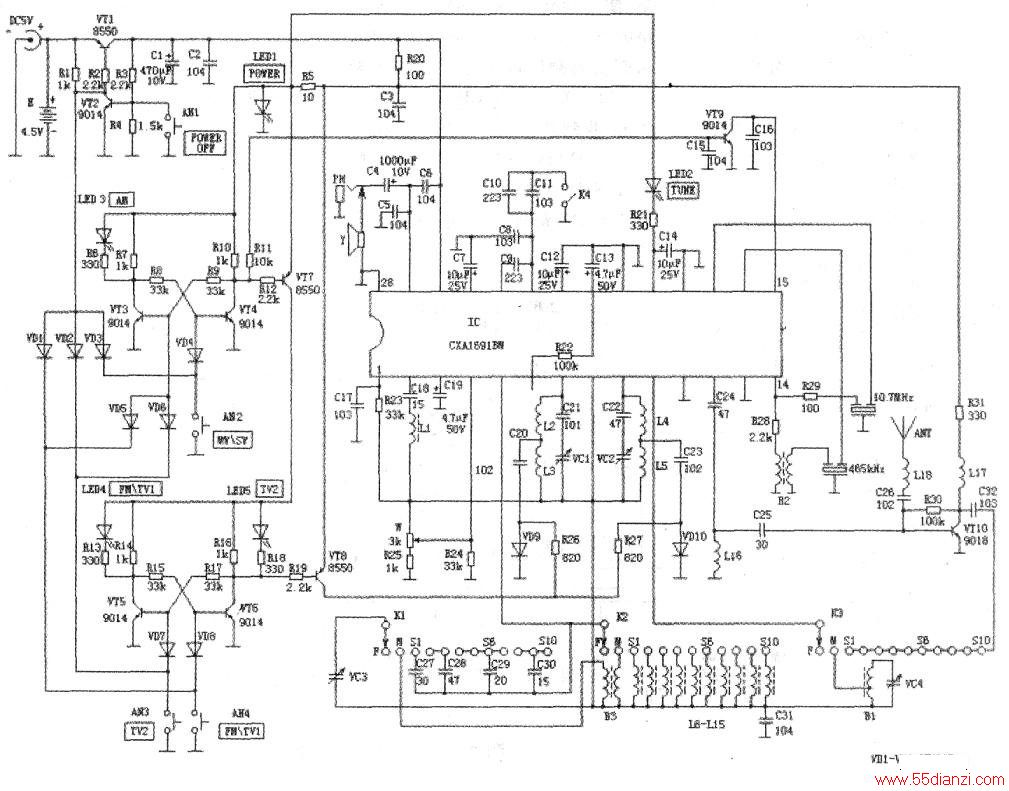

　　日升RS2001型收音机原理图如下图所示。从电原理图中可看到电路主要是由一块单片FM/AM收音机集成电路构成。
　　
　　CXA1691BM单片FM/AM收音机集成电路的外围电路和引脚与CXA1191M和CXA1019M大抵相同，只是1脚不是接地而是静音端(MUTE)。CXA1691BM的引脚功能及内部框图见右图所示，其后缀如不是BM而是BS，则为30引脚排列。
　　
　　为了提高短波灵敏度，在天线输入端增加了一级短波高放级(VT10)，当然噪声也增大了，如能做到调谐高放就更好了。
　　
　　最让我欣赏的是本机的轻触开关系统，R9700型收音机所用轻触开关系统是一块8选1数字译码电路HC138，而RS2001型收音机则全部采用分立元件构成，其效果几乎与用集成电路的开关电路不相上下，性能也很可靠，现分析其原理如下：
　　
　　VT3和VT4、VT5和VT6各组成一基本RS触发器电路，并由VDl-VD8构成逻辑电路。
　　
　　当按下按钮开关AN2时，首先通过VD3使VT1导通，并经R3、R4使VT2导通而自锁，总电源接通，这时即使放开AN2，总电源仍接通，电源指示灯LED1发光，由于VD4的作用，使VT4截止，VT3导通，LED3发光，由于VT4截止，VT7亦截止，但VT9因Rll送来高电平而导通，IC的15脚为低电平，IC工作于调幅状态，这时可通过Kl、K2和K3选择从中波到短波的调幅波段。
　　
　　当按下按钮开关AN4时，因VD5的作用，使VT3截止，VT4导通（翻转），VT4导通使VT7基极处于低电平，而VT7导通，为触发器VT5和VT6提供电源，同时因VD8的作用，VT6截止，VT5导通，LED4发光（这时LED3因VT3截止而熄灭），因VT4导通，Rll不能为VT9提供导通电压，VT9截止，IC的15脚为高电平，IC工作于调频波段，其调谐范围为调频的低频段TVl(88MHz-108MHz)。
　　
　　当按下按钮开关AN3时，通过VD7使VT5截止、VT6导通（翻转），LED5发光，LED4熄灭，VT6导通使VT6集电极为低电平，而使VT8导通，为VD9和VD10两只开关二极管提供导通电流，并使C20和C23对地高频短路，亦使L3和L5高频短路，使调频高放调谐回路和本振回路的电感量减少而提高谐振频率，从而使调频波段工作于较高的频段TV2，覆盖CH6-CH12的的电视频道，收到其调频伴音信号。由于VD1、VD2和VD3作用，可以让使用者在关机状态下，无论按AN4、AN3和AN2都能同时起到开机接通电源的作用，VD5和VD6也使听众从调幅波段直接切换到任一调频波段。
　　
　　整机的关机按钮AN1的设置也不错，按下AN1使V12和VT1截止，R3也无电压来源，从而VT2也不会因放开AN1而重新导通。关机时无电流泄漏，故不设总电源开关。
　　
　　RS2001机特设高低音开关，实际上是将IC的23脚检波输出的音频信号中的高音旁路衰减以突出低音。由于IC仅有27脚输出单声道音频功放信号推动扬声器，耳机插座虽可插入立体声耳机，但是无法如说明书所说的可用来“欣赏高保真调频立体声节目”的，这与R9700收音机相比就相差甚远了，当然用较低的价格捧回RS2001，听听新闻外语，还是合算的。
