星辉S-BASS汽车功放是一台带逆变器的汽车功放。该机电路由两部分组成：第一部分是升压逆变电源（将12VDC电压逆变整流为+28V直流电压：第二部分为单声道功放电路。
1．逆变电路简析

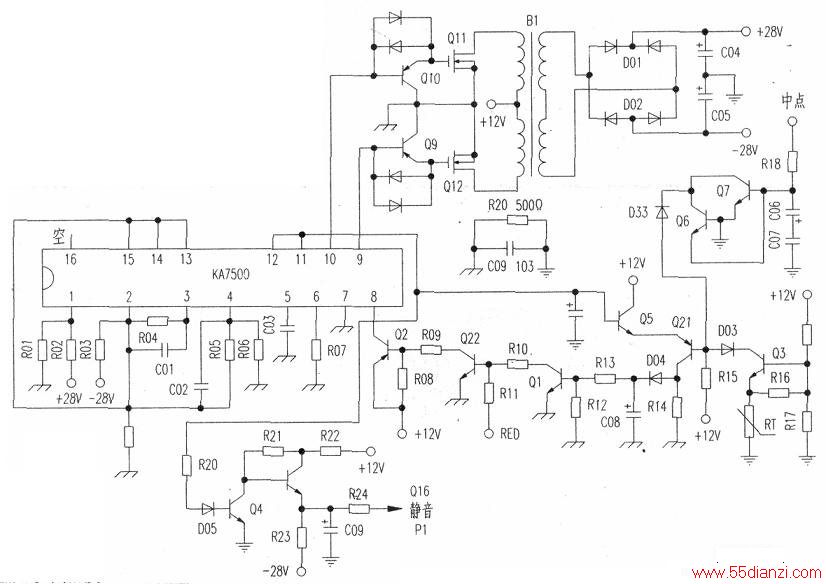

电路图见下图。该机引入逆变电路主要是为提升功放供电电压，以提高功放的输出功率（当12V供电在8Ω负
逆变电路中集成电路(KA7500)为PWM脉宽调制电路．其管脚功能如图1所示。⑧脚为+12V供电脚，受开关管Q2控制。即开关管Q2受控制信号(RED)控制；当RED为高电位时，Q22（三极管）导通，其集电极接地，则Q2导通，KA7500得到T2V供电。
通过控制Q2导通（或关断）来达到延时开机、过热保护、中点电压失衡保护、开机静音功能。
中点电压保护：即当中点电压在+1.4V或-1.4V时，三极管Q7或Q6导通，使D33导通，则Q21导通，其Q21集电极高电压，使二极管D04导通，则Q1导通，其集电极接地（即Q22截止），则Q2截止，而使KA7500停止供电，即功放失电而停止工作。
过热保护：当功放机内温度超过85℃时，热敏电阻Rt阻值降低到三极管Q3导通，其集电极低电位，则D03导通，使Q21导通，最后开关管Q2截止，使KA7500停止供电，功放失电而停止工作。
开机静音：在出现过热与中点电压失衡时，Q21导通使Q2截止，使Q4导通，最后使功放电路中静音管Q16导通，将外部加到功放电路的音频信号对地短路，达到静音目的。
KA7500的⑨、⑩脚为PWM调制脉冲输出脚。Q09、Q10为推动管，Q11、Q12场效应开关管同步工作。升压开关变压器(Bl)次级感应出交流电压，经桥式(D01—D02)整流滤波(C04、c05)后，获得+18V直流电压。
2．功放电路简析
电路见下图。S-BASS单声道功放电路由二部分组成，即双运放(TL082)组成的前置放大电路和分立元件构成的OCL功放电路组成。音频信号经耦合电容C11输入到TL082的③脚，放大后从①脚输出到功放电路Q17与Q15组成的差分放大电路。Q17与Q18组成正极信号差分放大电路；Q14与Q15组成负极性信号差分放大电路。
Q19与Q13为第二级电压放大电路。Q20与Q12为第一级电流达林顿放大对管；Q22与Q23为第二级电流达林顿对管。
TL082的第二个运放为中点校正放大器。
3．维修
当功放无声时，先测量±28V供电电压是否正常。若不正常则可判定为逆变电路故障。在维修前，最好先测量功放电路中的末级管好坏及场效应管好坏。若损坏后应拆除（功放末级管可暂不更换，待修好逆变电源后再安装）。先测量KA7500⑧脚供电电压+12V是否正常。若不正常，可检查+12V供电电路及保护电路。若供电正常后，再测逆变管、驱动管、对管（Q09和Q10)是否正常。如正常，则故障一般为集成电路(KA7500)损坏。
逆变电路修好后，再修功放电路。
先测双运放(TL082)的输出脚①、⑦脚的电压（正常为0V），若不正常，则一般为TL084损坏。
