由13JZ8+6CB6构成的功放电路原理分析

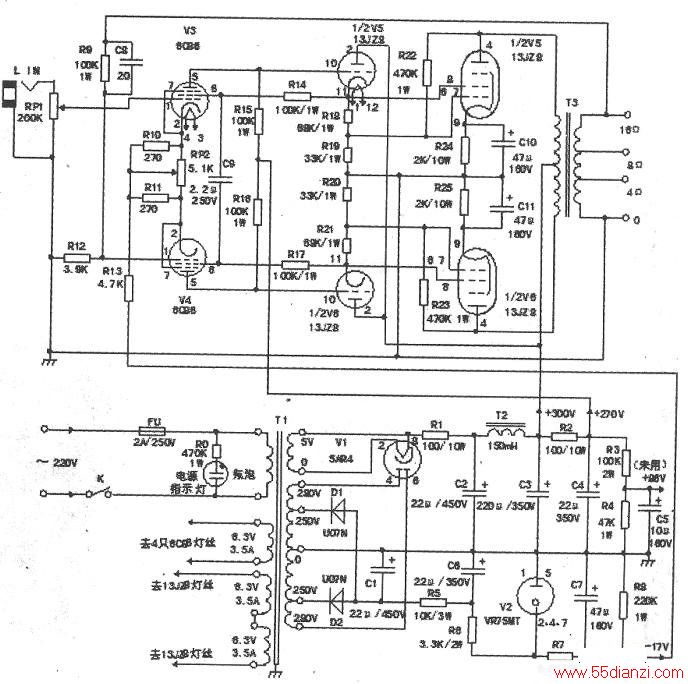

　　根据实物将该功放电路的左声道画出（见附图）。
　　
　　该功放的前置放大兼倒相是由两只高μ五极电子管6CB6组成的共阴极电路。由附图可看出，输入音频信号经音量电位器RP1分压后送人上面6CB6的栅极（⑦脚），由屏极（⑤脚）输出倒相后的音频信号直接送至下级推动管的栅极。与此同时，由于两管共阴连接，使得下面6CB6的输入信号只能从它的阴极注八，放大后的音频信号由屏极直接送人下级推动管栅极。显然，它的输出信号与输入信号同相位。这样，在两只推动管栅极输入的就是一对相位相反、幅值相等的信号电压。
　　
　　推动管分别由两只三极一五极复合管13J28中的三极管担任。两只三极管组成共屏极放大电路，由阴极输出信号，这种电路具有低输出阻抗的特点，能使前置级与功放级得到最佳阻抗匹配。由于这种电路还具有很深的负反馈，故能使放大器的失真度更小、频响更宽、信噪比更高。由附图可看出，从推动管阴极输出的音频信号被直接送入功放管的栅极。
　　
　　功放管是由两只三极一五极复合管13J28中的五极管担任，组成乙类推挽功率放大电路。功放管的屏极（即13J28的④脚）电压实测约300V，中等音量屏流为95mA，根据输出变压器初级阻抗为8KΩ计算，该功放的单边额定输出功率不小于7W。另外，在前置放大级下面管的栅极与输出变压器次级之间还设置了由电容C8和电阻R9组成的电压负反馈电路，从而使整机性能得到进一生提升。
　　
　　最后介绍一下本机电源，其中高压电源由电子管5AR4作全波整流，经C2、T2、C3构成的“π“形滤波后得到约310V电压。该电压一路作为13J28的屏极电压，另一路经R2限流、C4滤波后获得270V电压，供6CB6的屏极和13J28的栅极。另外，在电源变压器250V电压抽头处由晶体管D1、D2负向整流、Cl、R5、C6构成的“π”形滤波电路、R6限流后得到约72V电压，经电子管VR75MT稳压、R7、R8分压、C7再次滤波后，获得-17V电压。该电压由R13再次降压后，专门供给前置管6CB6的阴极使用。其目的是为了提高前置管的稳定性和工作效率。该机4只6CB6③、④脚的6.3V灯丝供电由电源变压器的一个6.3V绕组供给，而4只13J28①、12脚的13V灯丝供电则由电源变压器的两个6.3V绕组串联后供给。
