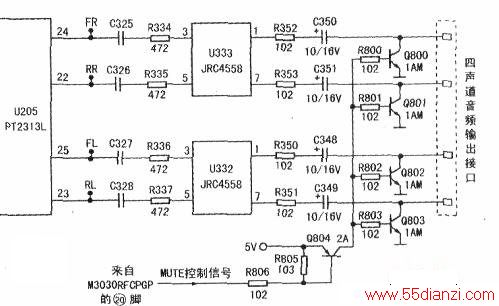

从音质处理电路PTT2313L输出的四声道音频信号除送功放块外,还送至四声道音频输出接口电路,如下图所示,电路中采用了两块双运放JRC4558作线路放大器,经U333和U332放大后再送到四声道音频输出接口,供外接功放机用。
Q800~Q804和微处理器M3030RFCPGP①脚构成静音控制电路。M3030RFCPGP为静音控制端,当需要静音时,该脚输出低电平,经R806加到Q804的基极,控制Q804饱和导通,Q804饱和导通后,其集电极输出高电平,使Q800~Q803导通,将四个声道的音频信号到地短路,控制四声道音频输出接口无信号输出,达到静音的目的。
