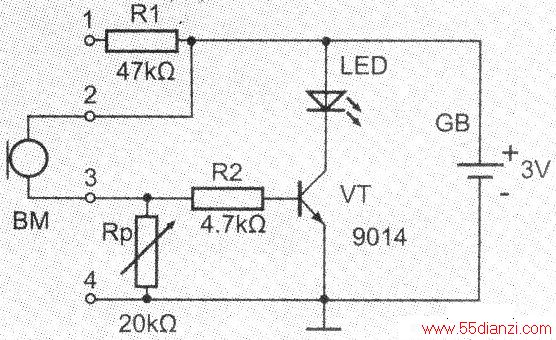

电路如下图所示。将驻极体话筒BM接到2、3两端（注：外壳接3），调节微调电阻RP使LED刚好熄灭。用嘴对话筒BM大喊时，VT基极电位上升，使VT饱和导通，LED发光。停止用喊叫时，LED灯熄灭。对着话筒BM大声讲话时LED也会发闪光，演示声控功能。
