光开关驱动电路工作原理

      电路的功能

      光开关作为检测有无遮档物体的传感器，在工厂的自动生产线上被广泛应用，几乎所有这种产品都是用小型元件组装成的，其输出为继电器接点式或开路集电极式，本电路则是构成简单、工作稳定的光开关驱动电路。

      电路工作原理

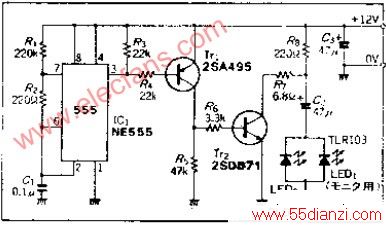

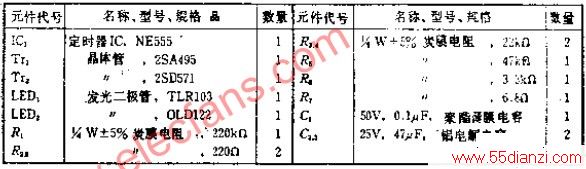

      为了使发光二极管有大的峰值电流流过，采用占分比很小的脉冲电流让发光二极管发光。电路采用了NE555IC，R2选择了比较低的阻值，可以产生RW=0.7C1.R2的脉冲，其同期由R1决定，一般取1MS左右。

      本电路的特点是TR2截止时，C2经由R5充电，TR2导通时，C2放电，使LED1获得大电流，即使TR2损坏造成短路，LED也能受到保护。此外，因为采用脉冲发光方式，可以减少电源功耗。
