报晓“电子鸟”

　　工作原理

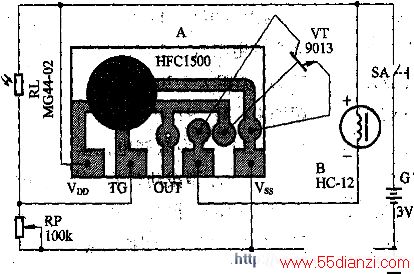

   报晓“电子鸟”的电路如右图所示。

　　由于它采用了模拟鸟叫声专用集成电路A，所产生的鸟叫声十分逼真，可以达到以假乱真的地步。

　　光敏电阻器RL和微调电位器RP组成光控电路，它对模拟声集成电路A起光触发作用。天亮时，光敏电阻器RL受光线照射，其内阻仅为数千欧姆，模拟声集成电路A的触发端TG通过RL从电源正极获得高电平(＞1／2VDD=1.5V)，A受触发从输出端OUT反复输出内储模拟岛叫声电信号，经晶体三极管VT功率放大后，推动电磁讯响器B发出鸟鸣声。天黑时，光敏电阻器RL因无光照，其内阻增大至200kΩ以上，模拟声集成电路A失去合适触发信号不工作，电磁讯响器B亦不会发声。

　　电路中，微调电位器Rp用来调节光控灵敏度。实际上模拟声集成电路A的触发电平高低由光敏电阻器RL和微调电位器RP对电池G的分压决定，在RP调定的情况下，RL接受光线多少将直接决定A获得的触发电平高低。

　　元器件选择

    A选用HFC1500系列产品中内储鸟叫声的模拟声集成电路，它采用软包封装形式制作在一块尺寸仅为20mm×12mm的小印制电路板上，并留有外接功率放大晶体三极管的焊接脚孔等，使用很方便。HFC1500的主要参数；工作电压范围1.3V～3.6V，典型值3V，触发电流≤40μA，当工作电压为3V时，实测输出电流》2mA、静态总电流<1μA；工作温度范围-10℃～60℃。

　　如果读者手头无HFC1500模拟鸟叫声集成电路，也可用其他厂家生产的同类型模拟鸟叫、公鸡叫、甚至军号声或普通音乐集成电路来直接代替。代替时注意：不论型号、外形如何，只要分清楚电源正极(Vnn端)、电源负极(Vss端)、高电平触发端TG和音频输出端OUT(接功率放大晶体三极管的基极)，均可直接接入电路代替HFC1500模拟鸟叫声集成电路。

　　晶体管YT可用9013(集电极最大允许电流ICM=0.5A，集电极最大允许功耗PCM=625mw)或3DX201、3DG12、3DK4型硅NPN冲功率三极管，要求电流放大系数β＞100。

　　B用HC-12型微型电磁讯响器，其外形尺寸及引脚排布如左图所示，它的最大特点是：发声效率高、体积(φ12mm×8.6mm)小巧。HC—12型电磁讯响器的主要参数:直流阻抗16Ω，用声级计在距离器件10cm处测得声压电平≥82dB，重量2g。HE-12也可用同类产品——YX型微型直流电磁讯响器来直接代换。

　　如果一时购买不到电磁讯响器，可按照右下图所示用一个压电陶瓷片B1和一个固定电感器L并联后来代替，其发音量与电磁讯响器相差无几。B1选用FT-27或HTD27A-1型压电陶瓷片，要求带有简易助声腔盖,(也叫共振腔盖或共鸣腔盏)，以增大音量。

　　L用LG2-22mH型固定磁定磁芯电感器，它与呈电容特性的压电陶瓷片B1构成LC并联谐振回路，可显着增大B1的发音量。

　　RL选用MG44-02型塑料树脂封装光敏电阻器，也可用其他亮阻，小于2kΩ、暗阻大于200kΩ的普通光敏电阻器来代替。RP可用普通WH7-B或WH124-2型微调电位器。SA用CKB-1型小型拨动开关，亦可用其他小型单刀单掷开关。G用两节5、号或7号干电池串联(配塑料电池架)组成，电压3V。
