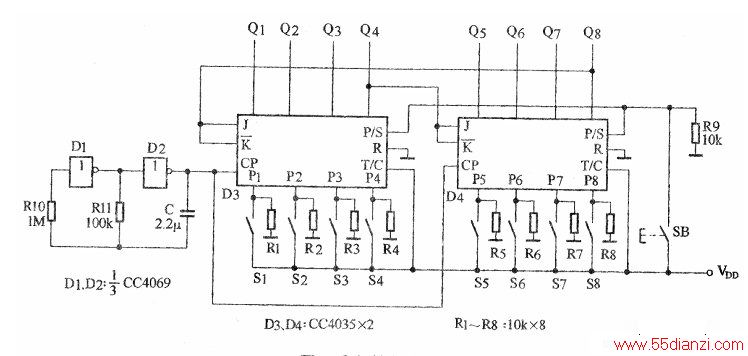

下图所示为彩灯控制器电路。采用了两块4位静态移位寄存器CC4035，其8个寄存单元连接成环形，8个输出端可控制8路彩灯。彩灯的初始状态由预置数开关S1～S8设置，开关闭合为“l”、断开为“O”。按下送数按钮SB时预置数进入移位寄存器，Q1～Q8等于P1～P8。松开SB后，移位寄存器各单元的数据便在时钟脉冲的作用下周而复始地向右移动，由Q1～Q8控制的彩灯也就流动起来。非门Dl、D2等构成多谐振荡器，为移位寄存器提供时钟脉冲，调节Rll可改变振荡频率，即调节了彩灯的流动速度。
