免调试的遮断式光控开关电路

　　这种免调试遮断式光控开关，采用音频锁相环电路LM567构成发射与接收的闭合环路。通过实践发现该电路的特点是抗干扰能力强、可靠性高、容易制作。
　　

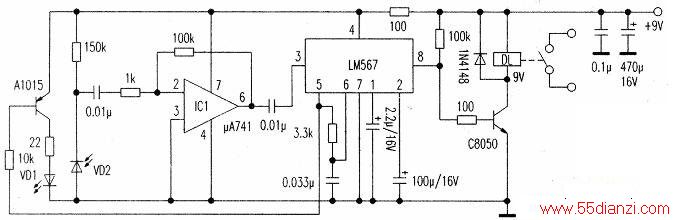

　　电路原理图如下图。LM567内压控振荡器vco输出的超音频信号经VD1转化为红外线发射出去，经VD2接收，再经运放μA741放大后，输入到LM567的信号输入端③脚。由于从③脚输入的信号频率与其内部的压控振荡器振荡频率一致，经LM567内部的正交相位检测电路比较，在LM567⑧脚输出低电平，作为执行信号。
　　
　　如VD1与VD2之间有物体遮住，VD2此时接收不到要求频率的信号，从而使LM567⑧脚输出高电平，经放大后驱动继电器动作。
　　
　　红外发射管采用SE303、PH303、HIR405R等，红外接收管用PH202、PH302、MPT605C等。
