光明SG-3型声光控电灯开关工作原理

　　工作原理简述
　　

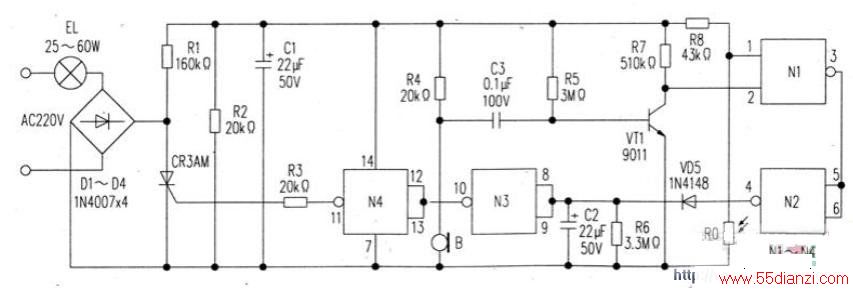

　　由图可知，市电经VD1～VD4全波整流，由R1、R2分压后在C1两端获得10~20V的直流电压（市电在160V～240V范围内输入时）作为控制器电源。在白天由于光照较强。光敏电阻R0阻值较小。故四与非门（CD4011）之一的N1输入端①脚呈低电平。另外，电源经R5给控制管VT1b极提供正偏置电压。VT1导通。N1输入端②脚也呈低电平，由与非门的逻辑功能可知，其输出端③脚输出高电平，即N2输入端⑤、⑥脚均为高电平，故N2的输出端④脚输出低电平。因此隔离兼传导二极管vD5截止→N3输入端⑧、⑨脚呈低电平，输出端⑩脚呈高电平，即N4输入端（12），（13）脚也为高电平→输出端输出低电平→单向可控硅CR3AM（改进后型号）不能触发导通→串联在电源输入回路中的电灯泡EL不能被点亮。到了晚上，因光照很弱，光敏电阻R0阻值增大很多。使N1①脚由低电平变为高电平。但N1②脚仍为低电平。由与非门逻辑功能可知。其N1的输出端③脚仍输出高电平。所以N2、N3、N4的输出状态仍保持不变。灯泡EL不亮。当行人的脚步声走近开关附近或在开关附近击掌时。话筒MIC会将声信号转变为电信号，并经C3将一定幅度的信号负电压耦合至Q1的b极，使其vT1c极的平均电压升高，即N1②脚电平升高。N1③脚输出低电平，N2、N3、N4也相继翻转，N4（11）脚输出高电平。经R3触发可控硅导通，于是灯泡EL被点亮。在D5导通后可对C2充电。在响声消失后，VT1b极电位升高，VT1导通加深，N1②脚恢复低电平。③脚输出高电平，使N2（4）脚输出低电平，D5重新截止。但因已充电的C2正端仍有电压加在N3的输入端，故N3⑩脚仍输出低电平，N4（11）脚仍输出高电平，继续维持可控硅导通。即灯泡不熄灭。不过此期间C2两端电压正通过R6放电，即N3的输入端⑧、⑨脚电压正在不断下降，当下降至N3反转的阈值电压时，N3反转，其⑩脚才输出高电平。使N4（11）脚输出低电平，导致可控硅关断，灯泡EL熄灭。所以C2、R6称为延迟元件，改变C2、R6的数值可以改变在响声消失后灯泡继续点亮的时间。
