新颖有趣的闪光舞鞋

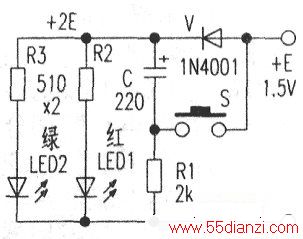

　　该闪光舞鞋电路简单，不用三极管、变压器，静态不耗电、不用电源开关。见下图。
　　
　　接通电源后，C经V、Rl被充入上正下负电压Uc。按下S，Uc经S与电源电压串联输出接近2E=3V的电压使V截止，同时经R2、R3使发光二极管点亮。松开S，发光二极管熄灭，C又经V和Rl被充电。
　　
　　这样，S分合一次，发光二极管闪亮一次。
　　
　　利用上述电路制作闪光舞鞋，电路全部装入鞋内。随着脚步的变化，S-断一合，发光二极管也会一闪一闪。如果S-直合上，C放完电使该支路处于开路，发光二极管也不会亮，仅有R1消耗小于1mA的电流。
