新颖有趣的闪光塑料花

　　一盆鲜艳的塑料花，只要在晚上接通电源，藏在塑料花里的发光二极管就会不停地闪烁，此起彼伏，华光四射，为居室增添光彩！
　　

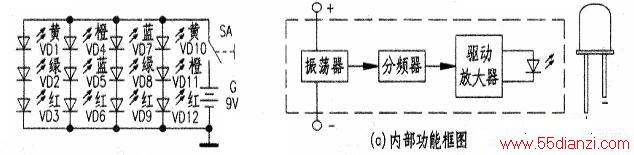

　　这种闪闪发光的塑料花的电路见下左图，图中VD3、VD6、VD9、VD12用国产BTS11405型红色闪烁发光二极管，其余用普通发光二极管。闪烁发光=极管的内部功能框图和外形如下右图所示，正、负极引脚识别与普通发光=极管完全相同。当外加一定电压时，内部振荡器便产生一定频率的方波脉冲，经分频变换为超低频脉冲，再通过驱动放大器推动发光二极管闪烁发光。BTS11405型红色闪烁二极管的主要参数为：工作电压5v，工作电流≤35mA，闪烁频率1.3~5.2Hz，开关占空比33%～67%，发光强度0.8mcd。接通开关SA，闪烁发光二极管便闪烁发光，普通发光二极管伴随着闪烁发光。
　　
　　SA用1x1小型拨动开关。G用六节5号干电池串联而成，电可用6F22型9V叠层电池。
　　
　　制作时，从商店选购一盆塑料花，要求花朵小些且透光性较好。将电池G（配塑料电池架）置于花盆内，在花盆合适位置处开孔安装电源开关SA，所有发光二极管用与花杆颜色相同的电线引入到各花蕊间或花叶间去即成。
