格力GL-SC20电磁炉电网过压保护电路

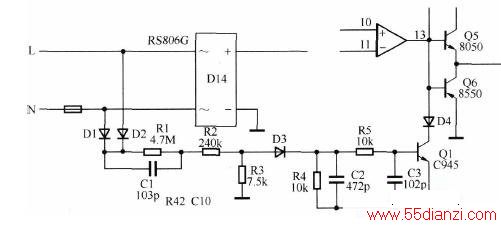

　　下图是格力GL-SC20电磁炉电网过压保护电路原理图。

　　220V市电电压经二极管D1、D2及整流桥堆D14内部两只负极二极管组成的桥式整流电路整流，产生约+310V直流电压。+310V的直流电压经电阻R1、电容C1、电阻R2和R3、二极管D3、电阻R4和R5、电容C2和C3分压滤波后， 加到三极管Q1的基极。当市电电压因故异常升高并且达到三极管的正向偏置电压后，Q1导通，通过二极管D4将驱动输出级三极管Q5、Q6的基极电压拉低，迫使IGBT截止，从而达到保护IGBT的目的。
