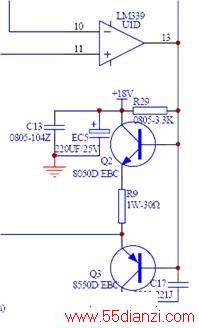

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板驱动电路如下图所示：
PWM控制信号经积分处理后，加到LM339，11脚形成电压V2，振荡信号V1为振荡电容充放电形成的剧齿波，当锯齿波的上升电压高于V2时， 13脚为地电平，Q2，Q3基极电压为低电平，Q2三极管截止，Q3为射随放大电路，基极为低，发射极为低。IGBT，G为低电平，IGBT截止。当振荡信号V1低于V2时LM339反转， +18V经R29加到Q2，Q3基极，Q3三极管截止，Q2三极管导通，18V电压经Q2加到IGBT，G极。V1电压连续变化，Q2，Q3重复上述过程。
