电磁炉电压检测电路工作原理

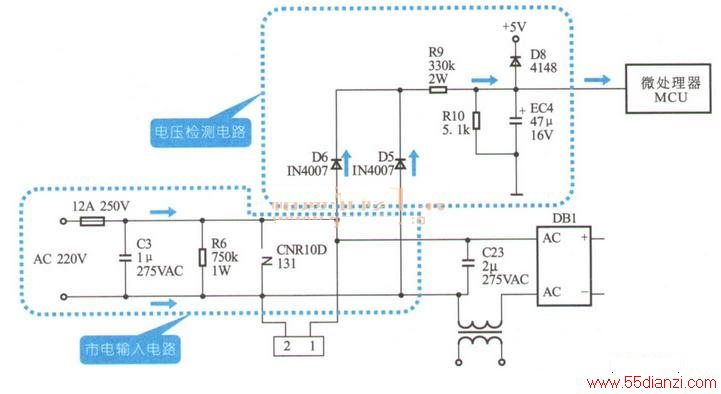

　下图为美的PY18B电磁炉电压检测电路，AC 220V进入电磁炉后，先经D5、D6全波整流，再由R9， R10分压，EC4滤波后，将得到的电压检测信号送往微处理器（MCU）中，在微处理器MCU内部经AD转换和信号识别，若送入的检测电压高于或低于设定值，微处理器MCU均会发出停机指令，同时，在操作显示电路中会显示相应的故障代码或蜂鸣器电路中会发出提示声。
