下图所示为电饭煲的控制电路。从该图中可以看出，微电脑控制电路为电饭煲的各个电路提供控制／驱动信号，使电饭煲可以正常的工作。

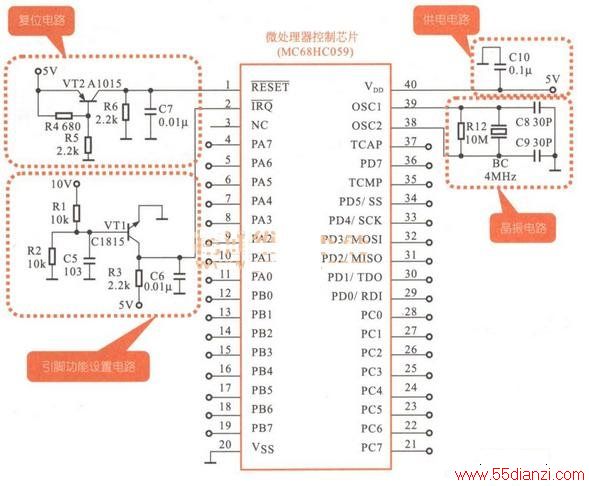

电源供电、复位电路、晶振是为微处理器提供基本工作条件的电路，如下图所示。这些电路不正常，微处理器便不能进入工作状态。
在电饭煲工作时，微电脑控制电路时刻检测电饭煲的工作情况，并能根据传感信息判断电饭煲是否进行关机保护，微处理器根据人工操作指令，输出控制信号，并通过显示电路显示当前工作状态，并能自动判断电饭煲的故障部位，进行故障代码的显示等。
微电脑控制电路由低压整流滤波电路送入的＋5V电压开始工作，微处理器控制芯片的V DD端为电源供电端。

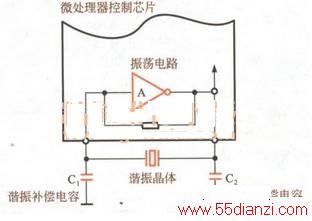

谐振晶体与微处理器控制芯片中的振荡电路组成晶振电路，为微电脑控制电路提供时钟信号，其结构如下图所示。
复位电路为微处理器控制芯片提供复位信号，使芯片内的程序复位。复位电路产生的复位信号加到微处理器芯片的RESET端。
