微波炉炉门联锁开关信号处理流程

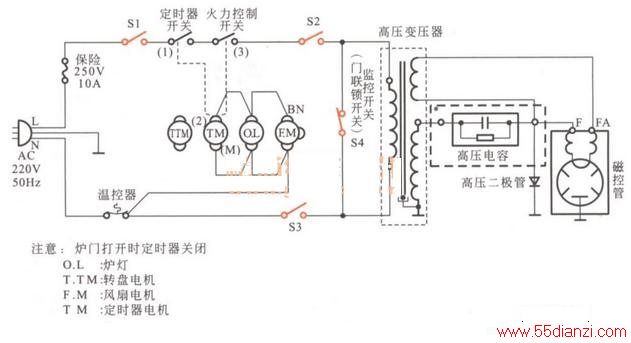

　　下图所示为微波炉的炉门联锁开关电路信号处理流程。
　　
　　微波炉的炉门一旦被打开，门联锁开关S1、S2、S3开关便会在炉门的作用下，将微波炉的电路断开，而监控器开关S4则将高压变压器的输入端短路，以防止门联锁开关失灵时，磁控管误启动。
　　
　　启动电石气、并设定微波火力后，微波炉的供电受门联锁开关的控制。当炉门关闭时，S1、S2、S3接通，监控器开关S4断开，交流220V为高压变压器的输入端供电。磁控管开始工作，对微波炉炉腔内的食物进行加热。
