虽然电磁炉的品牌与型号较多，但内部结构基本相同，主要由晶化板、电源线、风扇、线盘、热敏电阻、底座、上盖、线路板等部件构成。
1．晶化板
晶化板处于电磁炉的最外面，决定电磁炉的外观，其板面中央位置属加热有效范围。晶化板是采用膨胀系数极小、耐高温、径向传热快、耐磨、耐冲击的材料制成的，分国产与进门两大类，进'面板具有更优越的性能。另外，白色晶化板具有不易发黄的优点。
2．线盘
在电磁炉中，线盘是完成LC振荡的重要器件之一，是将电能进行储存及释放的器件，是完成将电场能转换为磁场能的关键器件。
线盘的直径大小应以保证锅底100%面积发热为宜，因为这样食物受热才会更均匀，热效率才会更高。
3．风扇
风扇是给电磁炉内散热的部件。目前，市面上的电磁炉风扇分有刷风扇与无刷风扇两大类。中高档电磁炉多采用无刷风扇，因为无刷风扇更耐用，风量更大，噪音更小。
有刷风扇的噪声来源主要是碳刷摩擦声。
4．热敏电阻
电磁炉中的热敏电阻多为负温度系数热敏电阻，一般有两只，一只安装在线盘中央，以检测锅具的加热温度；另一只紧贴功率管（又称IG3T管)安装，以检测IGBT管的温度。
检测点的温度变化，会引起热敏电阻的阻值变化，从而引起温度检测电路输H_{电压变化，主控IC通过对该电压值的判断，对电磁炉的，工作状态进行控制。
5．线路板
虽然电磁炉的品牌与型号较多，但内部结构基本相同，主要由晶化板、电源线、风扇、线盘、热敏电阻、底座、上盖、线路板等部件构成。
1．晶化板
晶化板处于电磁炉的最外面，决定电磁炉的外观，其板面中央位置属加热有效范围。晶化板是采用膨胀系数极小、耐高温、径向传热快、耐磨、耐冲击的材料制成的，分国产与进门两大类，进'面板具有更优越的性能。另外，白色晶化板具有不易发黄的优点。
2．线盘
在电磁炉中，线盘是完成LC振荡的重要器件之一，是将电能进行储存及释放的器件，是完成将电场能转换为磁场能的关键器件。
线盘的直径大小应以保证锅底100%面积发热为宜，因为这样食物受热才会更均匀，热效率才会更高。
3．风扇
风扇是给电磁炉内散热的部件。目前，市面上的电磁炉风扇分有刷风扇与无刷风扇两大类。中高档电磁炉多采用无刷风扇，因为无刷风扇更耐用，风量更大，噪音更小。
有刷风扇的噪声来源主要是碳刷摩擦声。
4．热敏电阻
电磁炉中的热敏电阻多为负温度系数热敏电阻，一般有两只，一只安装在线盘中央，以检测锅具的加热温度；另一只紧贴功率管（又称IG3T管)安装，以检测IGBT管的温度。
检测点的温度变化，会引起热敏电阻的阻值变化，从而引起温度检测电路输H_{电压变化，主控IC通过对该电压值的判断，对电磁炉的，工作状态进行控制。
5．线路板

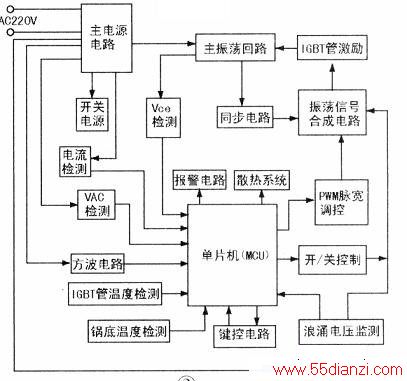

线路板是电磁炉的控制部件，由约200只元器件组成，主要分为以下单元电路：市电输入与EMC防护，整流滤波电路，LC振荡，IGBT驱动，过零检测，电流、电压检测，温度检测，同步控制；振荡控制，功率控制，按键显示，开关电源，如下图所示。
6．电源线
由于电磁炉的耗电量比较大(一般为1 800W~2200W)，所以要求电源线的过电流能力比较强，要求能通过10A以上的电流，其线芯直径不得小于1mm2，且电源线上必须有3C认证。如果线芯的直径太小，在电磁炉工作时，电源线将会明显发热，易引发火灾等安全事故。
是电磁炉的控制部件，由约200只元器件组成，主要分为以下单元电路：市电输入与EMC防护，整流滤波电路，LC振荡，IGBT驱动，过零检测，电流、电压检测，温度检测，同步控制；振荡控制，功率控制，按键显示，开关电源，如下图所示。
6．电源线
由于电磁炉的耗电量比较大(一般为1 800W~2200W)，所以要求电源线的过电流能力比较强，要求能通过10A以上的电流，其线芯直径不得小于1mm2，且电源线上必须有3C认证。如果线芯的直径太小，在电磁炉工作时，电源线将会明显发热，易引发火灾等安全事故。
