电磁炉IGBT过压保护电路工作原理

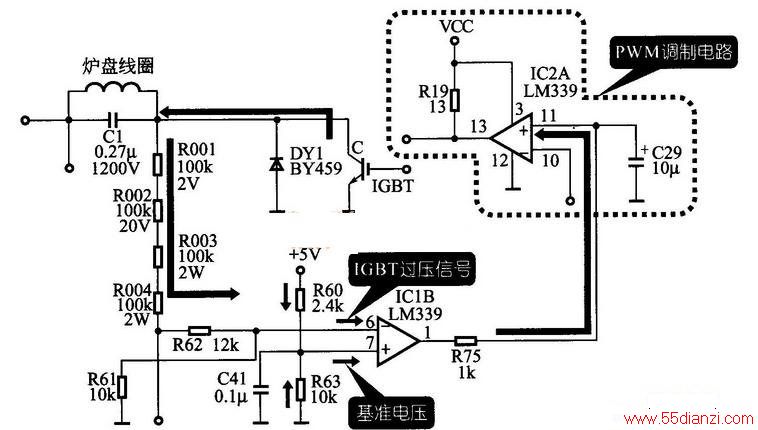

　　下图为乐邦18A3电磁炉的IGBT过压保护电路，从图可看出，＋5V经R60、R63分压后为LM339-ICIB的⑦脚提供基准电压，若IGBT管的C极电压升高，该电压经R001、R002、R003、R004、R62分压后电压也将升高，则LM339-IClB的⑥脚电压升高，当⑥脚电压高于⑦脚电压时，LM339-ICIB的①脚输出低电平，此时，输送到LM339-IC2A的⑧脚的电平被拉低，使LM339-IC2A的⑩脚无法输出IGBT管驱动脉冲信号，从而使IGBT管停止工作，起到IGBT过压保护的作用。
