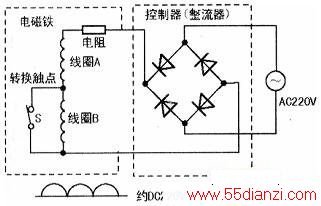

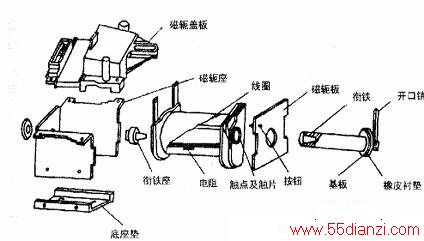

全自动洗衣机排水电磁铁主要由线圈、磁轭和衔铁等元件组成，如上图所示。电磁铁线圈有两段，即吸合线圈和保持线圈，如下图所示，A为吸合线圈，B为保持线圈，两段线圈是串联的。线圈A的直流电阻约为115n，线圈B的直流电阻约为3kn。

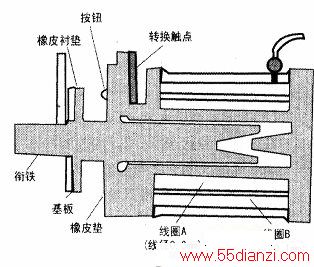

线圈B上并联着由按钮控制的一对转换触点，两触点在电磁铁不通电时处于闭合状态，如下图所示。电脑板或机械程控器输出的220V交流电压通过一个整流桥(有的是单独的，有的装在电脑板或程控器上)将电压变为约220V的脉动直流电，供给排水电磁铁。由于通过电磁铁的是直流电，在磁轭和衔铁中无涡流等产生，所以磁轭和衔铁由导磁性能比较好的软钢制成。直流电磁铁的吸合力比较稳定，吸合后噪音低、振动小。
排水电磁铁的工作原理如下：当电磁铁刚通电时，电磁铁线圈A先得电，这时电路电流很大，约1.6A，可以产生足够大的吸力（约40N）将衔铁吸入，当衔铁全部吸人时，衔铁上的基板将按钮压入，按钮带动触点断开，这样保持线圈B被串联到电路中，整个电路电阻增大到约3100Ω左右，电路电流降至0.06A左右，可有效减轻振动以及噪音，由于线圈的匝数足够多，可以使吸引力保持在80N左右，因此状态稳定。
当排水电磁铁不通电时，衔铁处于放松状态；当需要排水时，排水电磁铁通电吸合，衔铁通过与之连接的连接臂和拉簧将排水阀塞拉开，打开排水阀通道进行排水，同时连接臂带动离合器制动臂打开，使刹车带脱离离合器脱水轴，棘爪脱离棘轮，方丝离合弹簧将洗涤轴和脱水轴抱在一起，为脱水作好准备。当排水电磁铁断电时，排水阀塞在阀簧弹力作用下复位，离合器制动臂在扭簧作用下复位，刹车带抱住脱水轴，进行刹车。
