单门控管电磁炉电路结构

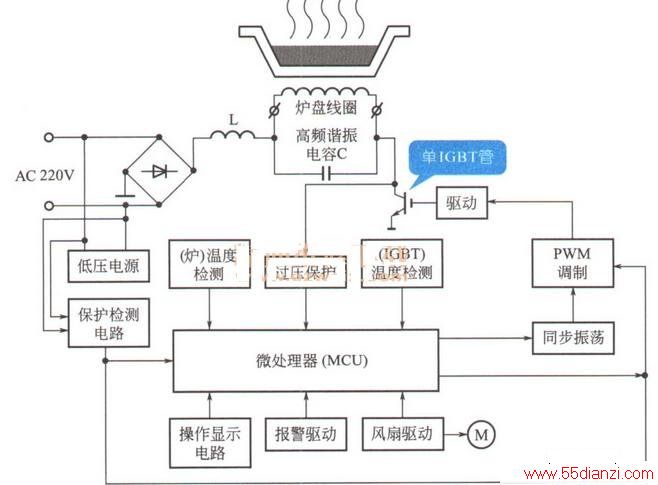

　　如下图所示为典型单门控管电磁炉的整机结构框图。电磁炉的电源是由AC 220V电压提供，该电压经过桥式整流电路给炉盘线圈提供电流。炉盘线圈的高频电流是由门控管进行控制的，IGBT管（门控管）是由驱动放大电路控制的。驱动电路的功能是给IG-BT管（门控管）提供足够的脉冲驱动电流。
　　
　　从图中可以看到，驱动电流是由PWM调制信号送入驱动电路产生的。PWM调制电路受到同步振荡电路及其他几个电路控制的。其中同步振荡电路是产生脉宽调制信号（PWM调制信号）的电路，如果MCU送出的控制信号和PWM调制电路产生的信号不同步，就不容易对脉冲（PWM）信号进行控制。并且在进行过压、过流和温度保护的时候，一般都是通过对振荡电路进行控制，使振荡电路停振，那么整机也就停止工作了。这是一种比较容易实现的控制方式。

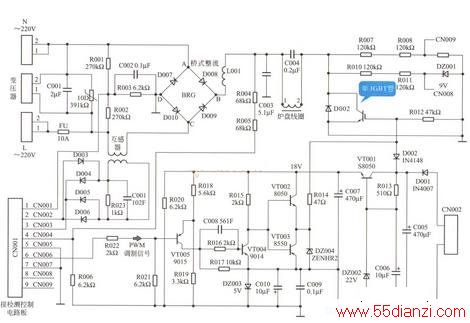

　　如下图所示为典型的采用单IGBT管（门控管）控制方式的电磁炉整机电路。
