电磁炉浪涌保护电路的查找

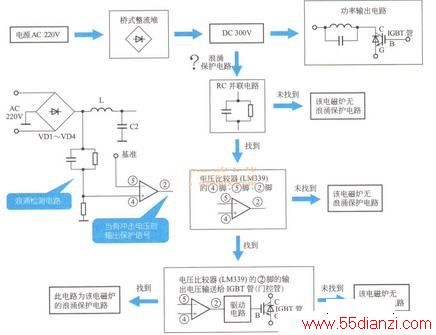

　　在电磁炉中，浪涌保护电路是指当交流电源供电电压中出现冲击性电压波动时，电磁炉进入保护状态，防止电磁炉损坏。通常在一些中高档电磁炉中设有该电路，它是为了保护IGBT管（门控管）不受损害而设置的。在电磁炉的电路板中很难查找到该电路，通常需要在电磁炉对应的图纸中进行查找，具体查找方法如下图所示。

　　从图中可以看出，电源AC 220V进入电磁炉后，经桥式整流堆和滤波电容整流滤波后，输出＋300V直流电压，其中＋300V直流电压分为两条支路进行输送，即一条支路输送给功率输出电路，另一条支路有可能输送给浪涌保护电路，沿着该条支路的输出可以查找到RC并联电路，若无法查找到RC并联电路，则说明该电磁炉中无浪涌保护电路，若可以查找到，则沿着其信号流程可继续查找到电压比较器（LM339 ）的④脚、⑤脚和②脚，其中②脚输出的浪涌检测电压输送给PWM调制电路（脉冲驱动电路），使之停止工作，进行保护，若在该电路流程中可查找到上述元器件的连接，则说明该电路为电磁炉的浪涌保护电路。如下图所示为典型电磁炉的浪涌保护电路。
