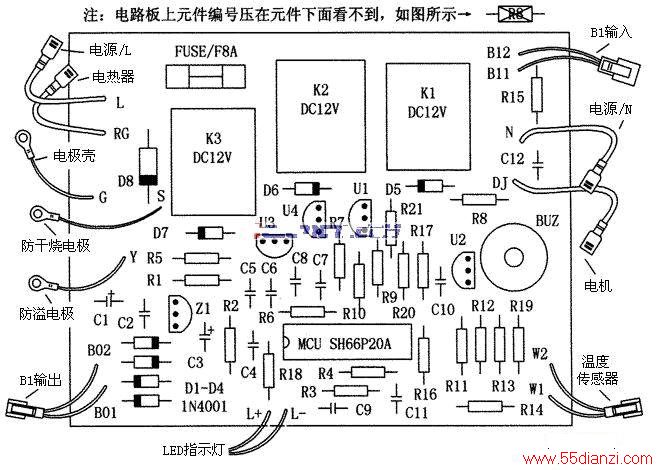

上图所示为九阳经典机型电路图，具有广泛的代表性。一般豆浆机的预热、打浆、煮浆等全自动化过程，都是通过 MCU有关脚控制，相应三极管驱动，再由多个继电器组成的继电器组实施电路转换来完成。只要掌握这一条基本规律，就可对所有机型的豆浆机进行电路检查，排除各类故障。但是，有些机型电路板的制作有点问题，它是将元件的编号压在元件下面的，因此在电路板上只能看到元件，而看不到元件编号，这样对于电路的检测极不方便。为此，给出图下所示。图中将各元件编号，一一标出。
