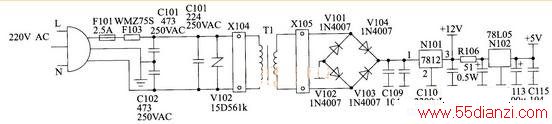

电路如下图所示,220V电源保险管F101传输、热敏电阻F103限流,送变压器T1初级,在次级形成14. 5 VAC电压,经V101~104整式整流、C110,C109滤波形成约+19V的直流电压,经7812稳压为+12V。+12V再经限流电阻R106,送78L05稳压为+5V。
