变频空调器变频电路工作原理分析

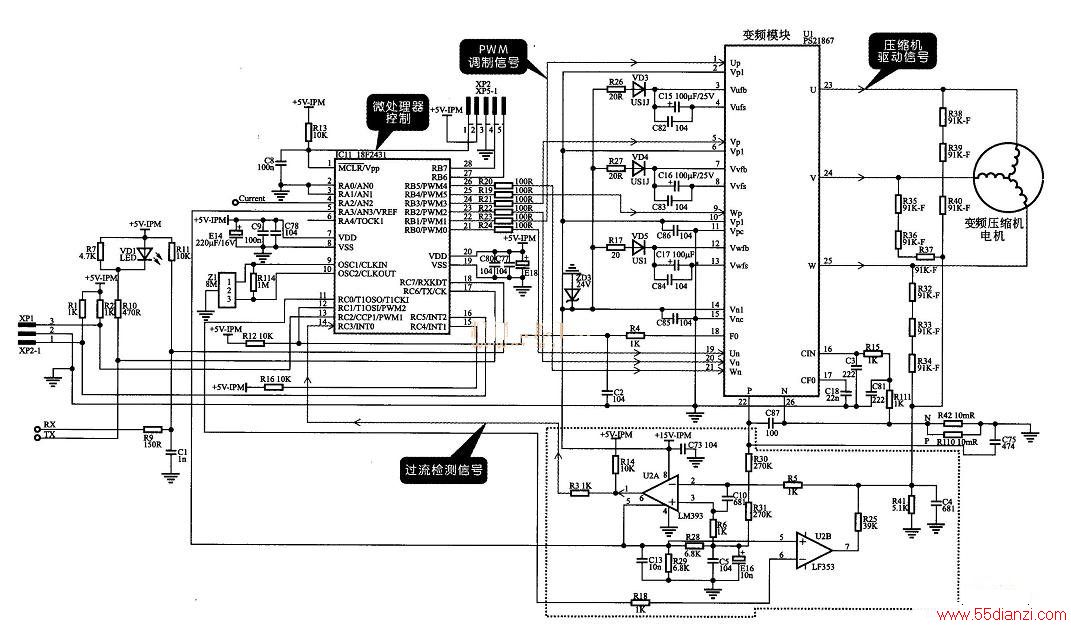

　　下图所示为控制电路直接驱动变频电路的原理图。微处理器IC11（PIC18F2431）接收到室外机微处理器控制电路输送的变频驱动信号，经分析处理后，经21～26将PWM驱动信号送入到变频模块U1（PS21867）中，U1接收到驱动信号后，由U，V，W驱动端为压缩机电机输出驱动信号，压缩机启动制冷工作开始。
