格力商用多联机室内机与室外机能力修正方法

格力商用多联机室内机与室外机能力修正方法

点击数:7468 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   冰箱-空调-环境调节

  各室内机能力=室外机能力×室内机容量/同时运行的室内机总容量。

  室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×(配管距离的修正系数-室内外机高低差的修正系数)。

  1) 同时运行的室内机总容量决定室外机额定工况能力

  室内机容量代码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力。

  室内机容量代码之和大于室外机容量代码时,室外机额定工况能力等于其本身的额定制冷量。

  2) 室内、外界温度条件修正系数

  a. 制冷能力的温度条件修正系数

制冷能力的温度条件修正系数

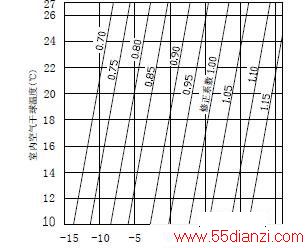

  b. 多联机组制热能力的温度条件修正系数(仅限于本手册所含系列机型)

多联机组制热能力的温度条件修正系数

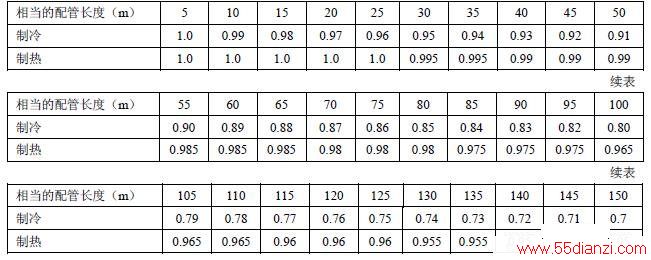

  3)配管距离修正系数(R22机型)

配管距离修正系数

  a.相当的配管长度计算方法

  相当的配管长度=最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数×弯头相当的配管长度(查下表)+最远端室内机至室外机气体配管上对应的的分歧管数×分歧管相当的配管长度

  b.90度弯头相当的配管长度计算方法

90度弯头相当的配管长度计算方法

  c.分歧管的相当长度按Y型分歧管0.5m一个,分歧集管1.0m一个计算。

  4)室内、外机高低差修正系数(R22机型)

  当室内机与室外机存在落差时,配管距离的修正系数应减去下列值。

室内、外机高低差修正系数

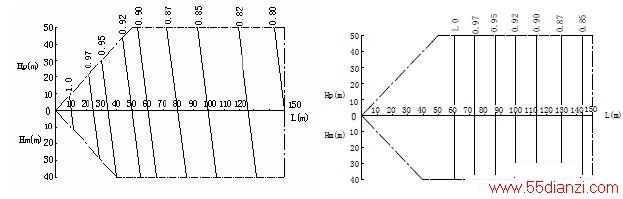

  5) 配管距离、室内外机高低差修正系数(R410A机型)

  l符号说明:

  Hp:室内机在室外机下方时,二机之间的高低差(m);

  Hm:室内机在室外机上方时,二机之间的高低差(m);

  L:单程等效配管长度, 即相当配管长度.

  a.以下图表是在标准工况下(温控器制冷设为16℃,制热设为30℃)100%负荷时的能力变化率。

在标准工况下(温控器制冷设为16℃,制热设为30℃)100%负荷时的能力变化率。

  b.制热时结霜将导致制热性能下降

  在制热运行时,当室外热交换器上有积雪或室外温度降到6℃以下时,可能会出现结霜现象,这将导致整机制热性能下降。
