变频空调器显示接收电路结构与电路分析

变频空调器显示接收电路结构与电路分析

点击数:7289 次   录入时间:03-04 12:03:00   整理:http://www.55dianzi.com   冰箱-空调-环境调节

  变频空调器显示接收电路主要由发光二极管(指示灯)、遥控接收器构成。

  遥控接收电路中的遥控接收器主要有三个引脚端,分别为接地端、电源供电端和信号输出端,可通过遥控接收电路板中的标识进行区分。

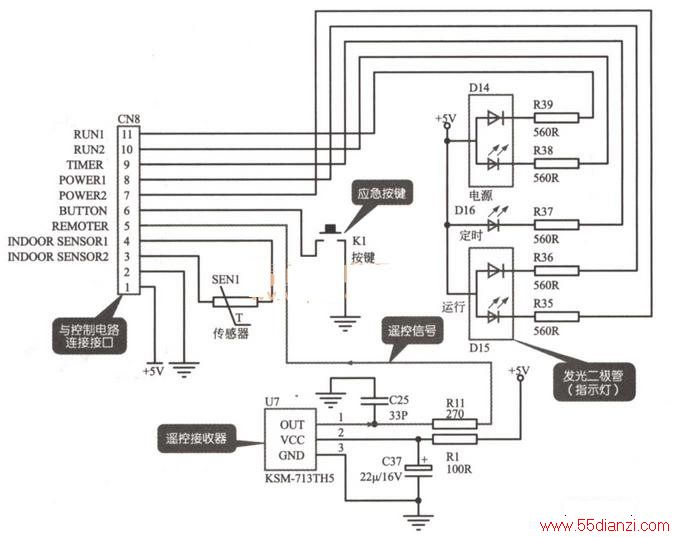

  显示接收电路由接口CN8接收由控制电路传输的工作电压,分别为发光二极管(指示灯)、遥控接收器等提供工作电压。遥控接收器U7得到工作电压后,再由其①脚将遥控接收信号由插件接口CN8的⑤脚将遥控接收信号送入微处理器中,为控制电路输入人工指令信号。变频空调器工作后,由微处理器将变频空调器的工作状态信息,经插件CN8将显示信息送入发光二极管(指示灯)电路中,驱动发光二极管发光显示变频空调器当前的工作状态。如下图所示为显示接收电路的工作原理图。

显示接收电路的工作原理图

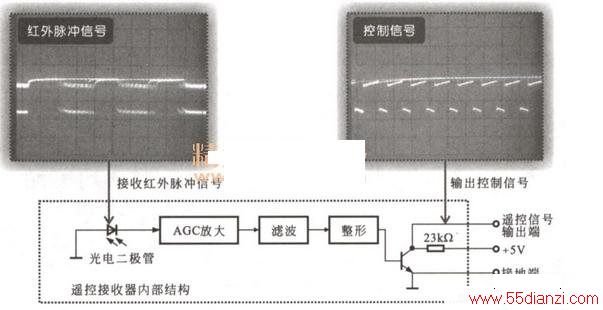

  遥控接收器是遥控接收电路中的主要器件,当遥控器发出红外光遥控信号后,遥控接收器的光电二极管将接收到的红外脉冲信号(光信号)转变为控制信号(电信号),再经AGC放大(自动增益控制)、滤波和整形后,将控制信号传输给微处理器,如下图所示为遥控接收器的电路结构和检测部位。
