变频空调室温检测电路

　　室温即室内环境温度、回风温度。室温传感器使用塑料探头，安装在室内热交换器的进风口侧，由塑料件支撑。室内环境温度传感器通常有5kl/250C ，10kΩ/25℃ ，15kΩ/25℃和25kΩ/25℃四种规格，其典型应用电路如下图所示。

　　

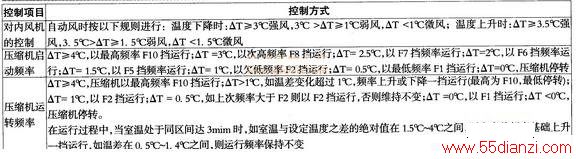

　　在实际运行中，空调电控板会根据室温与设定温度的差值△T（制冷：△T＝室温－设定温度；制热：△T＝设定温度－室温）来控制内风机及压缩机转速，具体控制关系见下表。

　　当室温传感器开路时，整机制冷时不启动或启动一下就停机；制热时工作正常，且一直是高频运转。当室温传感器阻值漂移时，压缩机的运转频率升不上去或降不下来。
