蒸气吸收式制冷

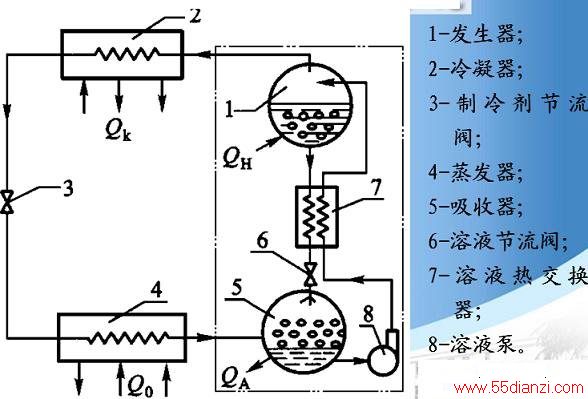

　　蒸气吸收式制冷的基本系统如下图所示。整个系统包括两个回路：制冷剂回路和溶液回路。
　　
　　系统中使用制冷剂和吸收剂作为工作流体，称为吸收式制冷的工质对。吸收剂对制冷剂气体具有很强的吸收能力。吸收剂吸收了制冷剂气体后形成溶液。溶液经加热又能释放出制冷剂气体。因此，可以用溶液回路取代压缩机的作用，构成蒸气吸收式制冷循环。
　　
　　图中，制冷剂回路由冷凝器2、制冷剂节流阀3和蒸发器4组成。高压制冷剂气体在冷凝器中冷凝，产生的高压制冷剂液体经节流后到蒸发器蒸发制冷。溶液回路由发生器1、吸收器5、溶液节流阀6、溶液热交换器7和溶液泵8宋体组成。在吸收器中，吸收剂吸收来自蒸发器的低压制冷剂蒸气，形成富含制冷剂的溶液，将该溶液用泵送到发生器，经加热使溶液中的制冷剂重新以高压气态发生出来，送入冷凝器。另一方面，发生后的溶液重新恢复到原来成分，经冷却、节流后成为具有吸收能力的吸收液，进入吸收器，吸收来自蒸发器的低压制冷剂蒸气。吸收过程中伴随释放吸收热，为了保证吸收的顺利进行，需要用冷却的方法带走吸收热，以免吸收液温度升高。
　　
　　将吸收式制冷系统与压缩式制冷系统做个对比：在蒸气吸收式制冷系统中，吸收器好比压缩式制冷系统中压缩机的吸入侧；发生器好比压缩机的排出侧；对发生器内溶液的加热，提供提高制冷剂蒸气压力的能量。

　　蒸气吸收式制冷的机种以其所用的工质对区分。
　　
　　当前普遍应用的工质对有两种：溴化锂－水(制冷剂是水)，氨－水(制冷剂是氨)。溴化锂吸收式制冷机用于制取7～10℃的冷水；氨水吸收式制冷机能够制冷的温度可达-20℃或更低。
