变频空调器变频电路结构

    变频空调器变频电路通过接线插件与压缩机相连，该电路主要由光电祸合器、变频模块、连接插件等构成，且在该电路板上还可以看到其各个连接部位的标识。其中，P、N端是变频模块直流电源的输入端，而U、V、W端则为变频压缩机的连接端，模块控制插件与室外机控制电路连接。

　　在变频电路的背部与散热片连接的部位，为变频模块的安装位置。变频模块是一种混合集成电路，其内部有逻辑集成电路，门控功率管和阻尼二极管。变频空调器中常用变频模块主要有PS21564-P/SP、PS21865/7/9-P/AP、 PS21964/5/7-AT/AT、 PS21765/7、 PS21246、 FSBS15CH60等几种，这几种变频模块将微处理器输出的控制信号放大后，对空调器的压缩机电机进行控制。

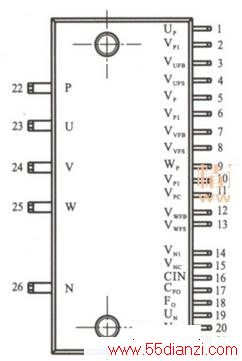

　　通过查找其引脚功能的含义，与变频模块的实物引脚相对照后，判断出在变频驱动电路中对压缩机及外围电路的信号输出功能。其中P为电源（+300V）输入端，U、V、W则为压缩机电机绕组提供驱动信号，N为电源接地端。如下图所示为PS21246变频模块的引脚功能及实物外形。

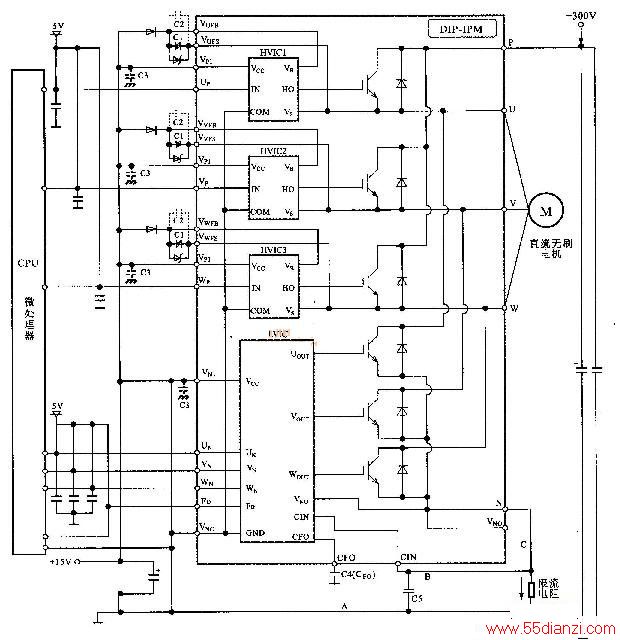

　　变频模块PS21246其内部主要由HVIC1、HVIC2、HVIC3和LVIC 4四个逻辑控制电路，6个功率输出IGBT管（门控管）和6个阻尼二极管等部分构成的。＋300V的P端为IGBT管提供电源电压，由供电电路为其中的逻辑控制电路提供＋5V的工作电压。由微处理器微处理器为PS21246输入控制信号，经功率模块内部的逻辑处理后为IGBT管控制极提供驱动信号，U、V、W端为电机绕组提供驱动电流。如下图所示为变频模块PS21246的内部结构。

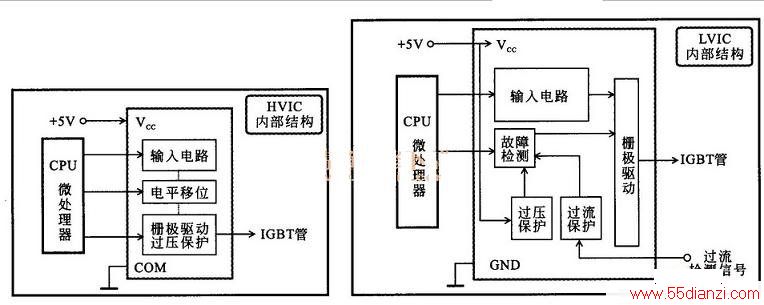

　　在PS21246变频模块中，功率模块内部结构框图，如下图所示。

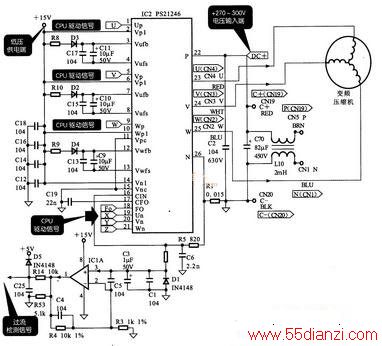

　　下图所示为PS21246变频模块的典型应用电路。电源供电电路为压缩机驱动模块提供直流工作电压后，由室外机控制电路中的微处理器为变频模块IC2（PS21246）提供驱动信号，经变频模块IC2（PS21246）内部电路的放大和变换，为压缩机电机提供变频驱动信号，驱动压缩机电机工作。

　　在变频压缩机驱动电路中，通过过流检测电路，对变频驱动电路进行检测和保护，当其内部的电流值过高时，过流检测电路便将过流检测信号送往微处理器中，由微处理器对室外机电路实施保护控制。
　　
　　关键提示：FSBS15CH60变频模块的结构

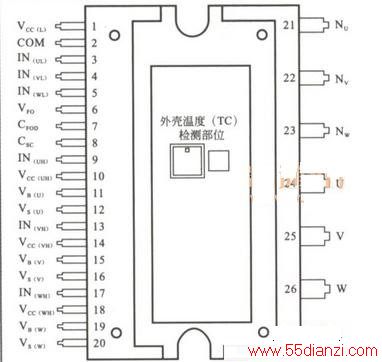

     FSBS15CH60变频模块主要有27个引脚，其中①～20脚是较细的引脚，主要用于数据信号的输入，而24～26脚则与压缩机电机的绕组相连接，用于信号的输出。在确定引脚时，可根据该变频模块上引脚端的金属片判断①脚的位置，如下图5-67所示为FSBS15CH60变频模块的引脚功能及外形结构。

.

　　FSBS15CH60变频模块的引脚功能含义，可参见下表。在对该模块检修时，可根据该引脚功能含义查找出该模块的信号输入／输出端，测量该模块的信号输入、输出是否正常。

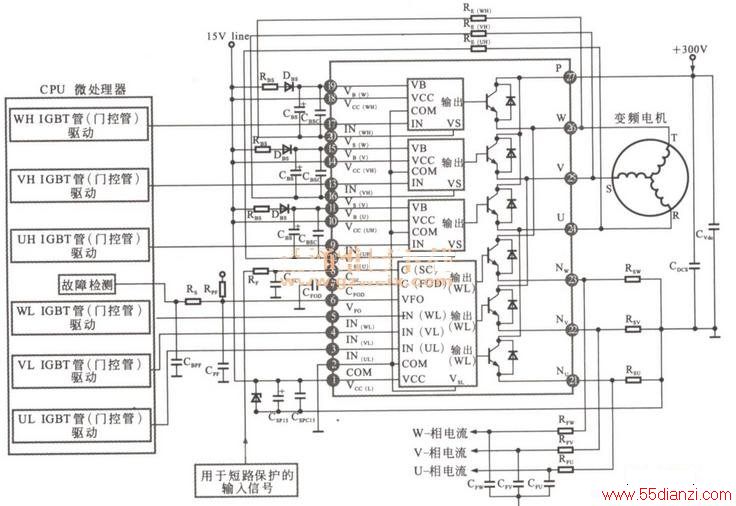

　　下图所示为FSBS15CH60变频模块的内部结构图。微处理器CPU内的“WH门控管驱动”电路为FSBS15CH60变频模块的17脚连接，为WH输入端的电路提供驱动信号，驱动WH门控管工作，由26脚为变频电机的W绕组驱动端；微处理器CPU“VH门控管驱动”电路为该模块的⑨脚提供驱动信号，驱动该内部电路中的门控管工作，由25脚为变频电机的V绕组驱动端；“UH门控管驱动”则为该变频模块内部的⑨脚提供驱动信号，驱动门控管工作，由24脚为变频压缩机的U绕组驱动端。



　　FSBS15CH60变频模块内部设有保护电路，主要用于该模块内部的电流、电压等信号进行检测，实时监测该模块内部的电流、电压值，以防止该模块内部过载损坏导致电路的短路性故障。
　　
　　FSBS15CH60变频模块的27脚为＋300V电压输入端，为该模块内部的IGBT管提供工作电压。
　　
　　微处理器CPU “WL门控管驱动”、“VL门控管驱动”、“UL门控管驱动”电路分别为该模块的“IN（UL）、IN（VL）、 IN（WL）”输送低侧U相、V相、W相的控制信号，驱动低侧的门控管工作。而U相IGBT管（门控管）、V相IGBT管（门控管）、W相IGBT管（门控管）导通后，其发射极流通的相电流经RFW、 RFV、 RFE限流后，为其外围电路输送相应的相电流检测信号。
　　
　　在变频电路中，除了变频模块外，控制电路输出的控制信号，主要由光电祸合器送入变频模块中，驱动变频模块工作。
