空调器开关电源电路

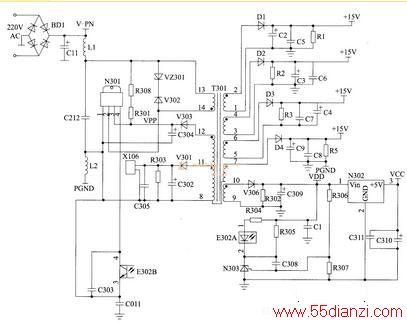

　　电路如下图所示，220VAC、送DB1进行桥式整流形成脉动直流电压，经C11，L1滤波形成约＋300V直流电压，作为开关电源的工作电压。
　　
　　电源模块N301、开关变压器T301组成振荡电路，当N301的②脚得以＋300V，③脚得到启动电压，就开始振荡在T301的初级形成高频高压脉冲，经降压后由各个次级输出，分别经D1和C2等整流滤波，形成四路＋15V、VDD、VPP稳定直流电压。
　　
　　VDD电源，一路经N302稳压为＋5V，作为CPU的工作电压；另一路控制E302光电耦合器导通量，影响N301的④脚电压，控制内部稳压电路的工作，自动调整振荡脉宽，使＋15V等输出电压保持稳定。
　　
　　VPP电压送N301的③脚，取代R308，R301对块内提供工作电压。
　　
　　VZ230、V302负责尖峰吸收，以保护N301模块的安全。
