房间空调器用的电源可分为单相工频交流电和三相工频交流电。
1.单相交流电路

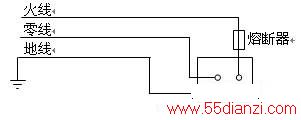

如下图所示,单相交流电路为双线制,分别为火线和零线,两线之间的电压为220V,为了用电安全,还要求电源提供一根地线,电器设备外壳保持良好接地。因此必须用带地线的三线插座。单相交流电路的输入功率计算式为P=UICOSФ,其中COSФ为功率因数,一般可取到0.85~0.98。
2.三相交流电路

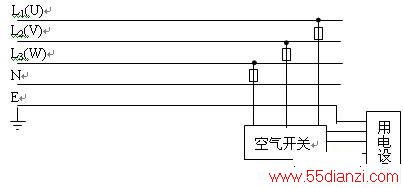

如下图所示,三相交流电路为三相四线制,即由相位差为120°的三根火线和一根零线组成,每两根相线之间为380V,相线与零线之间为220V,在供给空调器使用的相电源中,同样要求提供地线。三相电路的输入功率计算式为P=UICOSФ,(其中U为线电压)。
在家用空调器中,三相电源主要供给三相压缩机用。在使用中,要注意三根火线的相序问题,如果接反将会导致三相压缩机反转,碰到这种情况,只须调换一下任意两相的连接线便可以改变电机的旋转方向。
3.空调器对电源的要求
①电压:额定电压的10%。
②设置空调器专用分支电路,电路的最大允许容量应是额定电流的1.3倍,以考虑空调器超负荷运转。
电源插座中应有良好的接地线。
电源容量:电表容量应大于空调器和其他电器用电量之和。
④电源线规格:
空调器中有2~3个电动机,它们在起动时电流较大,一般为额定电流的几倍。在选用导线直径时,应根据额定电流的大小来选,并留有适当的容量;为了减少线路电压降,当电源线(或连接线)较长时,适当降低其允许电流。导线的直径或截面积的选取可参照下表:
4、保险丝
在总电路或空调器的专供电路上,应安装熔断器;熔断器的安培数应比总用电量或空调器用电量略大,通常可按电动机额定电流的1.5倍选用。例如额定电流为3A的专供电路,应安装4.5A(其整数为5A)的熔断器,作为电路的保护装置。几台空调器合用的总熔丝额定电流为最大的电动机额定电流的1.5倍加上其余电动机额定电流之和。
