变频空调器变频电路检修方法

　　①当怀疑变频电路出现故障后，可将室外机通电，检测变频电路对压缩机的驱动信号是否正常。将示波器的接地夹接地，示波器探头分别检测U、V、W端。若可以测得驱动信号，说明变频电路正常，若无驱动信号，则应对变频电路的低压及工作电压进行检测。

　　②检测无驱动信号波形，则应检测变频电路的工作电压输入端P端的电压值。将万用表调整至DC 1000V挡，黑表笔搭在N端，红表笔搭在P端。正常情况下，可测得270～300V的电压值。

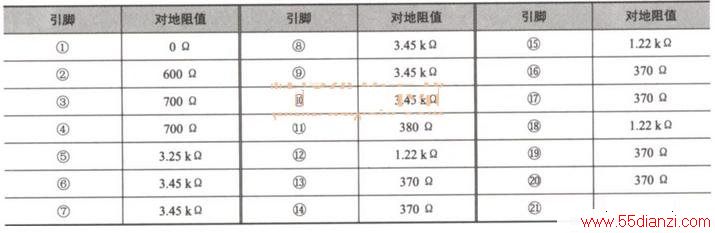

　　③供电电压检测正常，则需检测变频电路中的变频模块是否正常。检测时，可通过检测变频模块的引脚对地阻值判断。将万用表调整“R×100”欧姆挡，黑表笔搭在接地端，红表笔依次检测变频模块的各个引脚。正常情况下测得阻值，可参见下表。

　　若测得变频模块的对地阻值与正常情况下测得阻值相差过大，则说明变频模块已经损坏。
　　
　　④若检测后，测得变频模块正常，则需对变频电路中的光电祸合器进行检测。将万用表调整至“R×1k”欧姆挡，检测光电祸合器G1的③脚和④脚之间的阻值。在正常情况下，可在万用表上读得③④两引脚的正向阻抗值约为15kΩ。当表笔对换后再测量，此时两引线脚的反向阻抗值是60kΩ。

　　接下来，将万用表的表笔探到光电祸合器G1上面的两引脚上进行测量，可在万用表上读得①②两引脚的正向阻抗值约为1. 5kΩ。

　　交换万用表的两只表笔，再次测量①②这两个引线脚的反向阻抗值，此时，万用表上的表针指示为无穷大。一般在没有参考图纸的情况下，可根据此检测结果可判断该端为发光二极管的两个引线端为哪两个引脚。如果在测量过程中其阻值有异常，则可能是光电祸合器损坏，须更换该器件。
