制作一款简单方便的电流方向演示仪

　　该演示仪灵敏度高，具有自动识别的功能，光点总是从电源的“+”流向电源的“-”，而且该演示仪制作简单、携带方便。

　　一、电路原理
　　
　　电路原理图如上图所示，ICla、IClb、IClc、RO、、Rl、R2、R3、R4、R5、W1、D3组成电压识别电路。D1、D2起到保护作用，防止输入差模电压过大时损坏ICla。R1、R2通过分压为ICla提供基准电压，静态时ICla的输出电压为电源电压的一半，W1、R5、D1通过分压为IClb、IClc提供基准电压，D3使IClb、IClc的基准电压相差0.5伏，便于调节W1时改变IClb、IClc的基准电压，使RO中没有电流时IClb、IClc同时输出低电平，BG1、BG2均截止，LEDl-20均不发光。IC2、R6、R7、W2、C2、C3构成方波发生电路，IC2的3脚为十进制计数译码块IC3提供记数脉冲，IC3按照3、2、4、7、10、1、5、6、9、11脚的顺序输出高电平。方波发生器的振荡周期T=KR6C2+2KW2C2(K=Ln2≈0.693),调节W2调节振荡频率，也就调节了IC3的3、2、4、7、10、1、5、6、9、11脚的高电平持续时间，从而得到合适的光点流动速度。当电流由a流向b时ICla输出电压升高．ICl b输出高电平，ICIC输出低电平，BG1导通，BG2截止，LEDl-10顺序发光，形成（如右图所示）由左向右流动的光点；当电子由b流向a时，ICla输出电压降低，IClb输出低电平，IClc输出高电平，BG1截止，BG2导通，LED11-20顺序发光，形成由右向左流动的光点。

　　二、制作方法
　　
　　元件选择：电源用试验电源或9伏叠层电池，ICla、IClb、IClc选用一块LM324，其它元件参数如上图所示，无特殊要求。

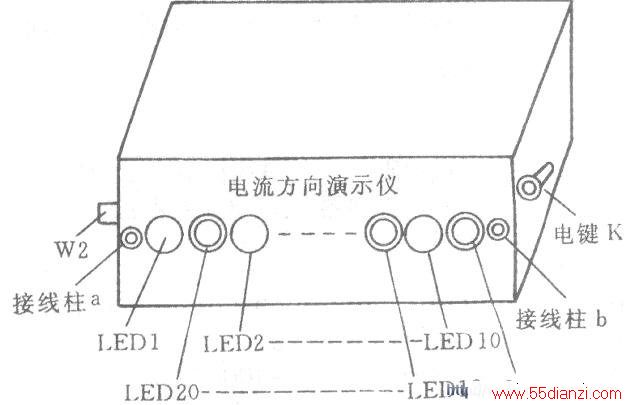

　　安装调试：按照上图用单面敷铜板刻制线路板（如下图），将元件安装在刻好的线路板上，LEDl-20排列如右图前面板所示。接通电源，调节W1，使LEDl-20均不发光，然后做一木壳将整个电路装起来，要漏出LEDl-20、小灯泡L，如右图所示。
　　
　　三、使用方法
　　
　　将该电流方向演示仪串联接入点路中，不必区分“+”、“-”，闭合电键K，然后闭合演示电路的电键，便能观察到光点有电源的“+”流向电源的“-”。

　　如果光点流动的速度不适宜的话，调节W2以得到合适的光点流动速度。放入稀硫酸中，便能观察到小灯泡发光和光点由锌片方向向铜片方向流动。
