新颖实用的电力线防盗割报警电路

　　在山区和农村，由于输电线路长，翻山跨谷，涉水过河，常会发生低压电力线被不法分子盗割现象，加之环境、气候条件（如大风、冰冻等）恶劣，也会发生输电线断桐及停电事故。本文介绍的报警电路，可在电力线断相或被盗时发出报警。它有现场声光报警和无线报警两种选择，亦可同时进行两种报警。
　　
　　电路简单、实用性好，采用普通元器件，容易制作。
　　

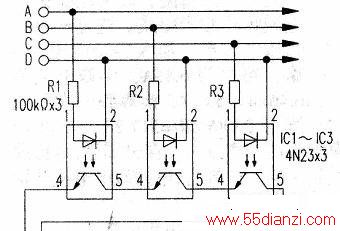

　　电路原理如下图所示。
　　

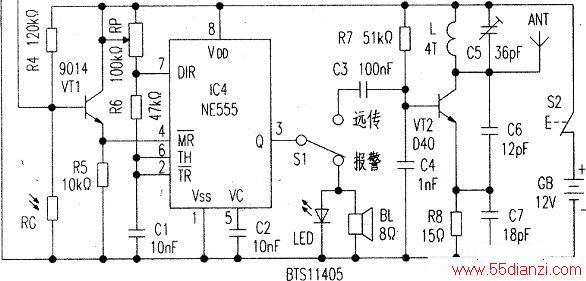

　　R1~R3和光耦合器IC1—IC3( 4N23)作隔离取样。光敏电阻RG的亮阻应小于100Ω,暗阻大于10MΩ，其作用是白天受光照阻值很小，报警电路不工作，晚上电阻大，可进行报警。如果需要白天和晚上都处于警戒状态，可去掉RG不用。IC4( NE555)接成无稳态振荡器模式，调节RP可获得750~1500Hz报警频率(按f=1.443/(RP+2R6).c1估算）。S1为现场报警或无线远传报警选择开关，BL为8Ω/0.5w扬声器，LED使用红色频闪发光二极管。VT2等组成调频载波振荡发射电路，L1、c5并联谐振频率即为发射频率，报警信号由1km以外的调频收音机接收。
　　
　　在输电线路A、B、C、D线正常时，光耦合器IC1—IC3均导通，其输出串联电阻小于100Ω。与RC受光照亮电阻并联等效电阻小于50Ω，故VT1截止，IC4④脚强复位端电压小于1.3V，所以IC4及后续电路不工作。
　　
　　当晚上输电线路任何一线被剪断时，IC1—IC3之一截止，其输出串联电阻无穷大，又因晚上RG阻值大于10MΩ，所以VT1导通，IC4④脚被高电平触发起振，LED产生频闪，BL发出报警声，或对VT2调制后将无线电波发送至远方的调频收音机接收。
