新颖实用的自断电式冰箱延时启动保护器

　　众所周知，在突然停电后又很快来电时电冰箱延时启动保护器将发挥延时启动保护作用，以保证压缩机的安全。但市售各种保护器产品均属长期处于通电状态，因而电子元件易老化而导致失效。下面介绍的这款新颖保护器电路，当延时启动过程结束后，延时主电子电路与电源自动分离。延长了元器件的寿命，增加了保护器的可靠性。
　　

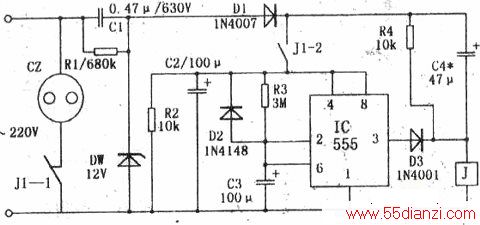

　　工作原理：当市电突然来电时，220V交流电由C1降压，D1整流，DW稳压后得到12V半波直流电。该脉动电压经继电器J线圈给电容C4充电，C4充电电流使J立即吸合，J1-1断开，插座cz失电，冰箱不能立刻通电。同时，J1-2闭合，脉动电．压由C2滤波后使时基延l时控制电路通电。初始时，由于C3电压不能突变，IC②、⑥脚为低电平，③脚输出高电平，由D3接替04的充电电流使J继续保持吸合。电路进入延时状态，经过T=1．1R3．C3时间后，C3上电压被充至2/3Vce，lC③脚翻转为低电平，j又经C4短暂充电吸合，而后释放，J1-1闭合，冰箱通电，同时，J1-2断开，延时电路失电。J1-2断开后，由D2、R2提供C3放电通路，以使下一次延时准确，R4为C4放电通路，以使停电后又突然来电时，J能迅速动作。
　　
　　lC可用各种555时基电路，J可用JQX-4F等具有一个常开触点和一个常闭触点的12V继电器。04容量可根据J的线圈选取，不宜过大，以能保证充电时J可靠吸合为准。所有元件焊装于一块小电路板上，可直接置于墙壁开关盒内。
　　
　　图示数据延时约5分钟，适当改变R3阻值可改变延时，其它无需调试。
