新颖实用的触摸式调光控制器

　　采用触摸式调光灯具能给人高档、新奇的感受。
　　
　　附图触摸调光板可以直接改造现有的调光灯具，主要元件选用8脚双列直插式塑封LS7232集成块，当配置适当的外围元件之后，在220V市电情况下，其输出交流电压可在27V-220V范围连续调节，同时，还可控制输出的“通”、“断”。而上述控制均是通过手指触摸来实现的，它适宜用于触摸调光灯、工业充电器、交流电机控制等场合，LS7232各脚说明：(1)脚：电源正端4.5V-6V；(2)脚：渐暗控制端；(3)脚：内部锁相电路滤波器接电容端；(4)脚：电网电压采样端；(5)脚：触摸控制端；(6)、(7)脚：电源负端；(8)脚：电路输出端，外接可控硅的控制极，控制其导通角，此脚具有较强的驱动能力，适用于驱动6A以下的可控硅。成品板可控制300W以下的灯具，如果需控制300W以上的灯具，可将3A可控硅直接换用6A可控硅。
　　
　　本调光板应用操作模式如下：
　　
　　1、快触(触摸时间小于0.332s)：作通、断控制；
　　
　　2、慢触(时间大于0.332s)：灯光亮度自小到大又自大到小变化，过程为4秒；
　　
　　3、保持：在某一亮度时“关断”，下次“接通”后仍处于该亮度。
　　
　　注意：以上线路与电网连接时，请按图示连接才能正常工作。
　　
　　如接反，则不能触摸工作，但并不损坏任何元件，将电源插头反插一下即可恢复正常工作。为了预防人体触电，R5阻值必须在5兆欧-10兆欧间选取。
　　

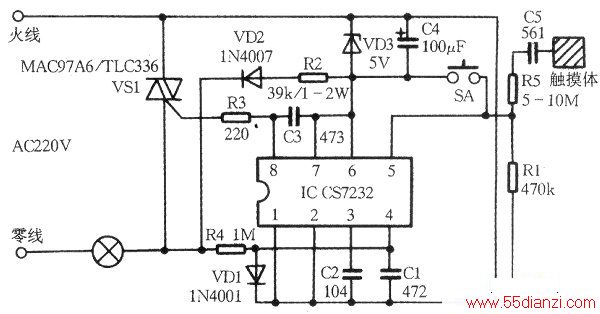

　　附图是LS7232的典型应用电路，市电VD3、R2(39K2W)降压、VD2整流后在C4两端产生5V直流电压为LS7232供电。同时市电经R4、Cl降压和滤波后加到同步输入端4脚，使内部锁相环与市电保持同步。Rl、R5、C5用来设定电路的输入灵敏度，为了应用方便，笔者测量了一下正常工作时LS7232的各脚电压：①5V，②5V，③0.9V，④2.8V，⑤5V，⑥、⑦0V，⑧4.4V。
　　
　　附图中加有按钮开关控制，可用作大型落地灯的脚踏开关式调光器或台灯的手动开关式调光器，当按下按钮开关SA时，⑤脚被拉至低电平，控制方式同⑤脚一样。
